拆解一台尼康D850单反相机看看好在哪

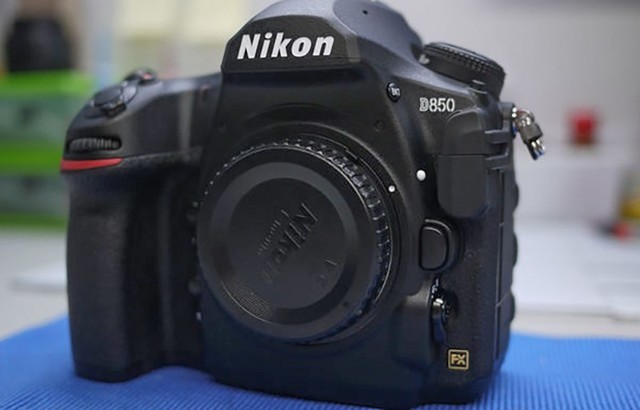

尼康D850是目前性能和成像素质最强的全画幅单反相机之一，它的大名在摄影圈一直非常响亮。很多人都说尼康D850是梦想单反，但是它到底好在哪？今天不从画质和性能说，我们拆解一台D850，从它的内部设计和做工更大家聊聊这台高像素全画幅单反相机。

实际上，拆解尼康D850和组装尼康D850对于专业人士来说并不难，难点在于装回去的时候还要保证对焦准确。所以说尼康的工程师们很厉害，会拆会装还会校正。当然对于普通用户来说千万不要拆解，这样你的保修就没了。所以还是看看我们的文章就够了。

尼康D850可以同时取代D600系列、D750和此前的D800系列任何机型，并且往上还可以与D4S和D5一战，总之笔者自己非常看好D850这台相机，不知道何时会推出D860，是否又是一个神话。跑题了，我们还是回到拆解的部分：

拆开之后，可以看到底部的设计与D800E不同，取代的是4颗防撞胶垫。这样可以减少底部的刮伤。

这个设计非常好，这样方便维修人员或者工程师进行拆装螺丝的操作，十分贴心。之前的D800E的设计在拆解这种螺丝的时候非常困难。

D850的主板设计与D750非常类似，省去了D800E之中的散热铝片，说明D850在散热方面的表现非常好，不需要增加额外的散热片。

D850的后壳部分也与D750非常类似，因为这就是翻转屏幕的内部样貌。此外，这种设计形式，可以防止在轻微渗水的时候，屏幕也不会马上浸湿损坏。

由于D850没有内闪设计，因此这边位置很空旷。D810、D800E因为有内置闪光灯设计，这个位置放置的是电容。

D850的排线设计非常好，这样拆解的时候也比较轻松。

D850主板上的芯片是东芝的，同时是在台湾制造的。这个TOHSIBA东芝(TMPM440F/10XBG) 芯片是数据处理引擎，采用嵌入式系统的ARM Cortex-M处理器，属于可编程伺服控制器（PSC），主要用于控制高精度马达，执行直流光圈闭环的控制算法、光学防抖算法等等。

以往这个外接闪灯的讯号FPC，都是固定在前壳，然而撞击后更换前壳，是要把它移植过去的，非常麻烦，还需要焊接程序，现在不用了。

尼康D850采用了镁合金的框架设计，这比之前的D810要更好一些。此前的D700和D800E都是镁合金的框架设计。

D600与D750看的出来，非常明显的”差异”来自材质与用料。D800E和D810非常坚固耐用，D850是D810的进化版，也非常的坚固耐用。

D600、D750、D810都是碳纤维塑酯的机身框架，也就是常出问题的框架。D850与D800E都是镁合金机体，相对没有什么问题，但是比较怕海水和撞击。

仔细观察一下，你会发现D850的前主体似乎左边少了点、右边也少了点。减少的左边，放置在机身的前部，贴心的设计。减少的右边，使用铝片(铁片)取代，这点可以运用空间换取一点缓冲。

拆解的部分就到这里，从内部可以看到D850在设计上的用心。不仅机身大量使用镁合金的金属材质，保证了坚固耐用，而且各种排线走位也非常规整。通过与前几代的对比，可以看到D850用料和设计方面更加贴心，再加上强大的传感器和处理器，才造就了产品现在的知名度和性能。
