MOTO摩托27W QC4+充电器SC-31拆解报告

今年以来，USB PD快充和高通QC4+快充逐渐成为了越来越多的高端旗舰手机的标配，充电头网近期就拿到了一款MOTO推出的QC4+充电器。该充电器的体积跟锤子18W充电器差不多，输出功率却可以达到27W。在此之前，充电头网已经跟大家分享了这款充电的外观图片，今天接着为大家带来这款充电器的内部拆解。

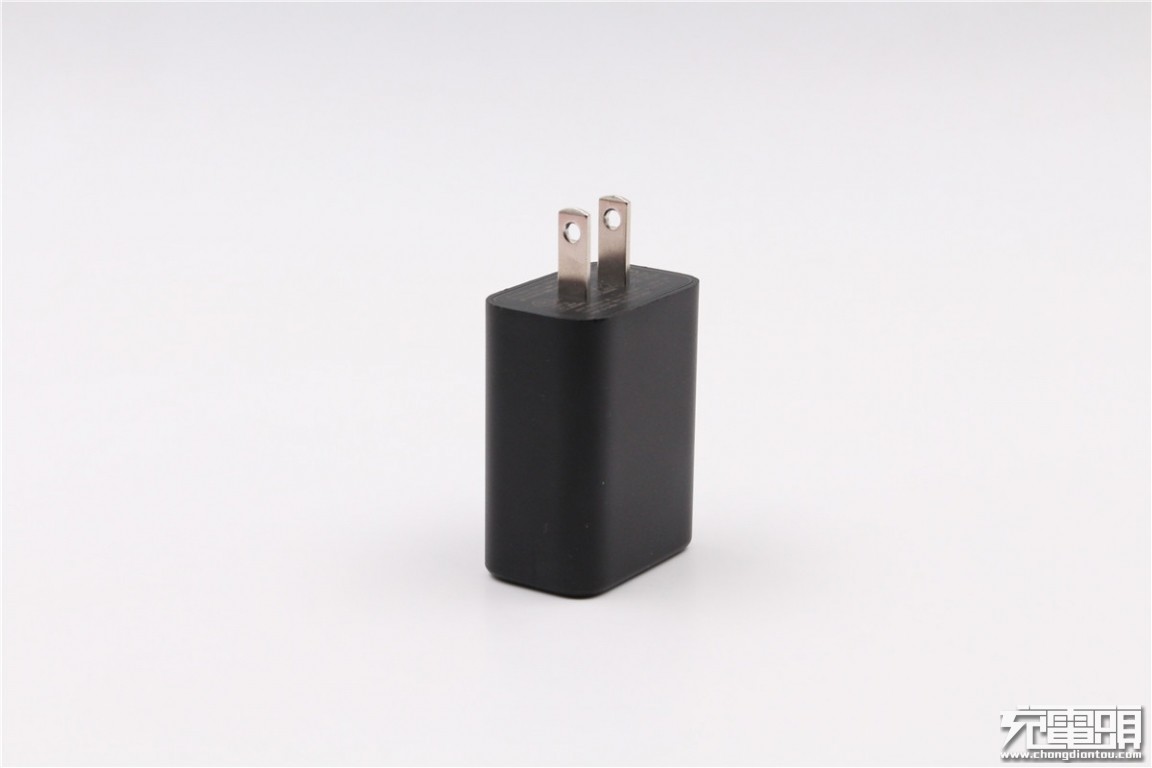

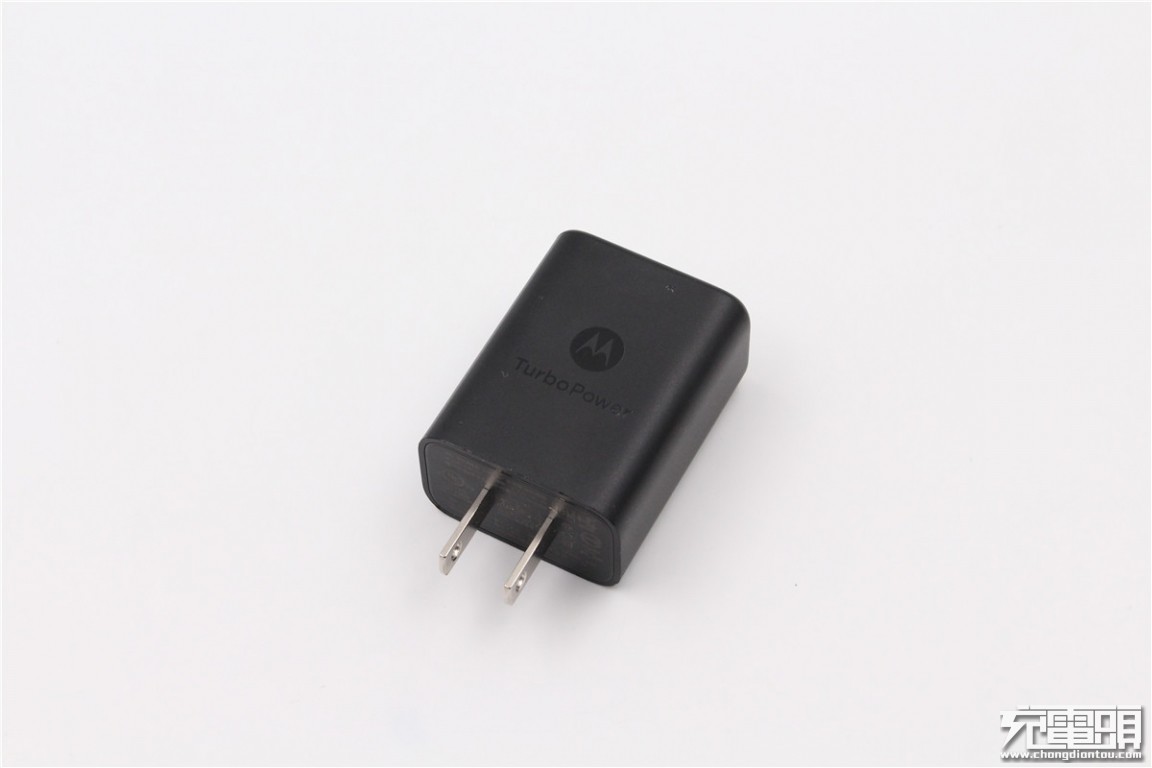

这款充电器为纯黑色外观，正面印有MOTO的logo以及“TurboPower”等字样。

这款充电器配备的是美规标准的插脚，与国内标准可通用。

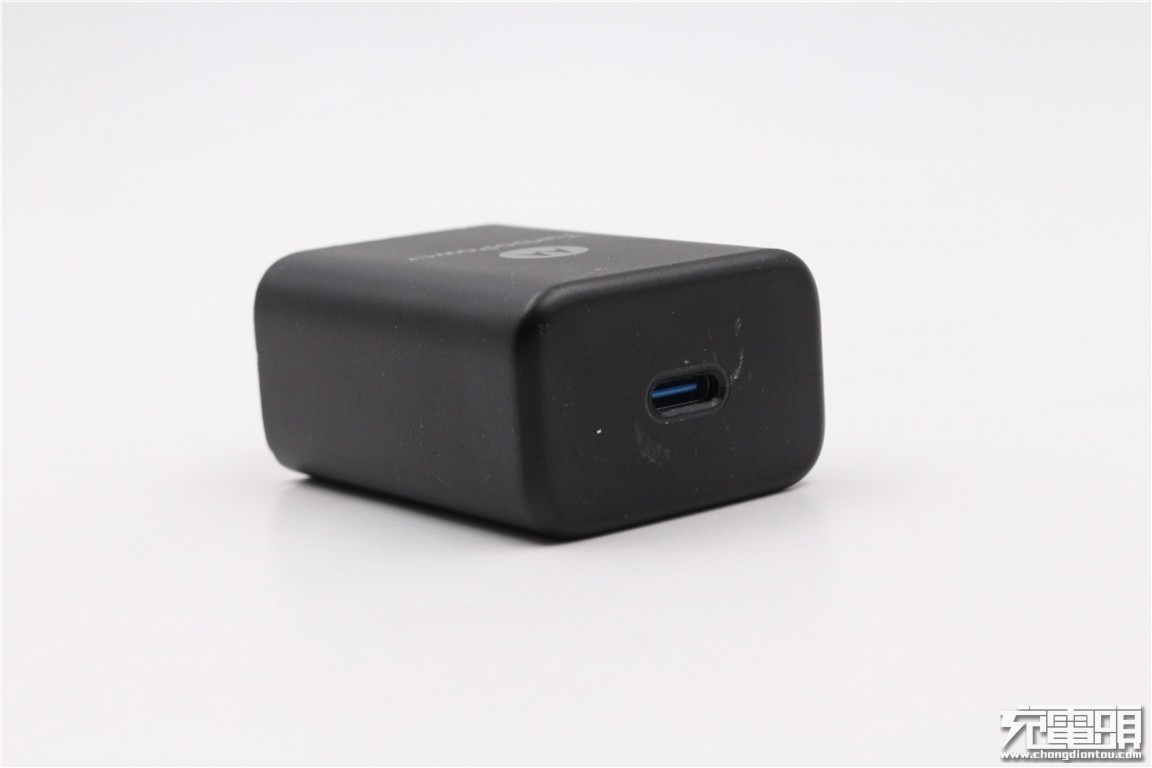

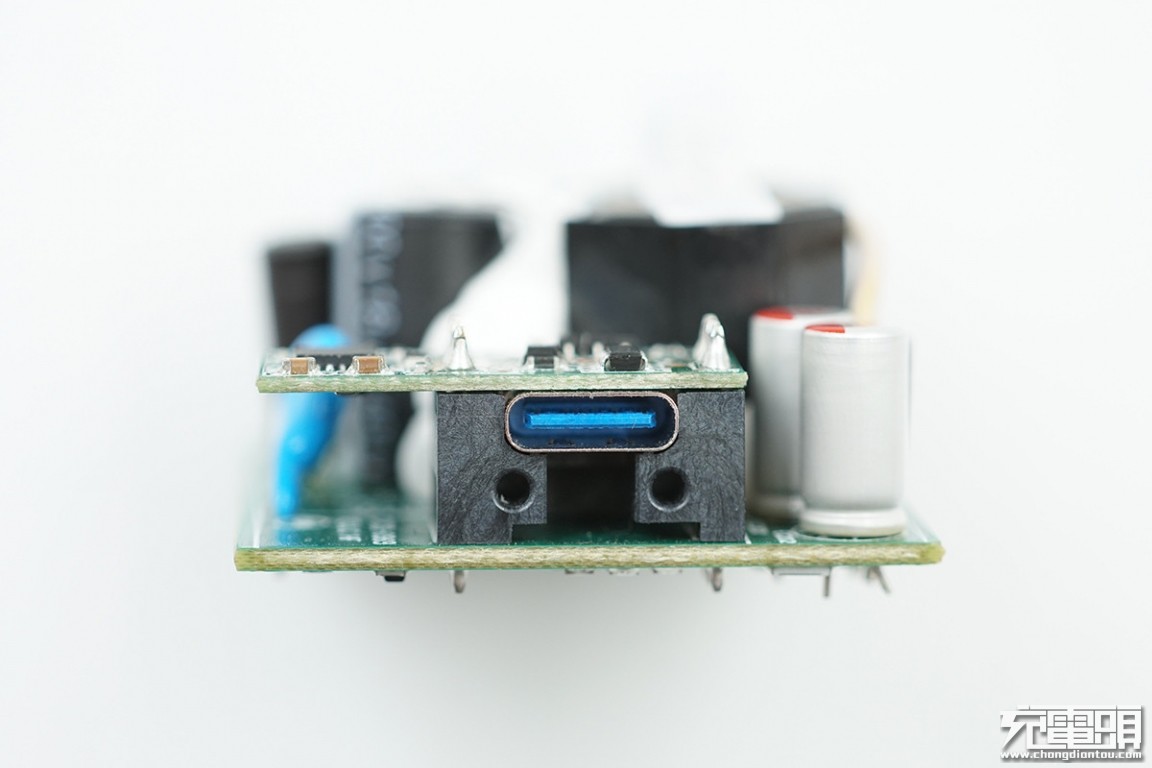

输出端为单口USB-C接口，接口胶芯采用了专有的蓝色。

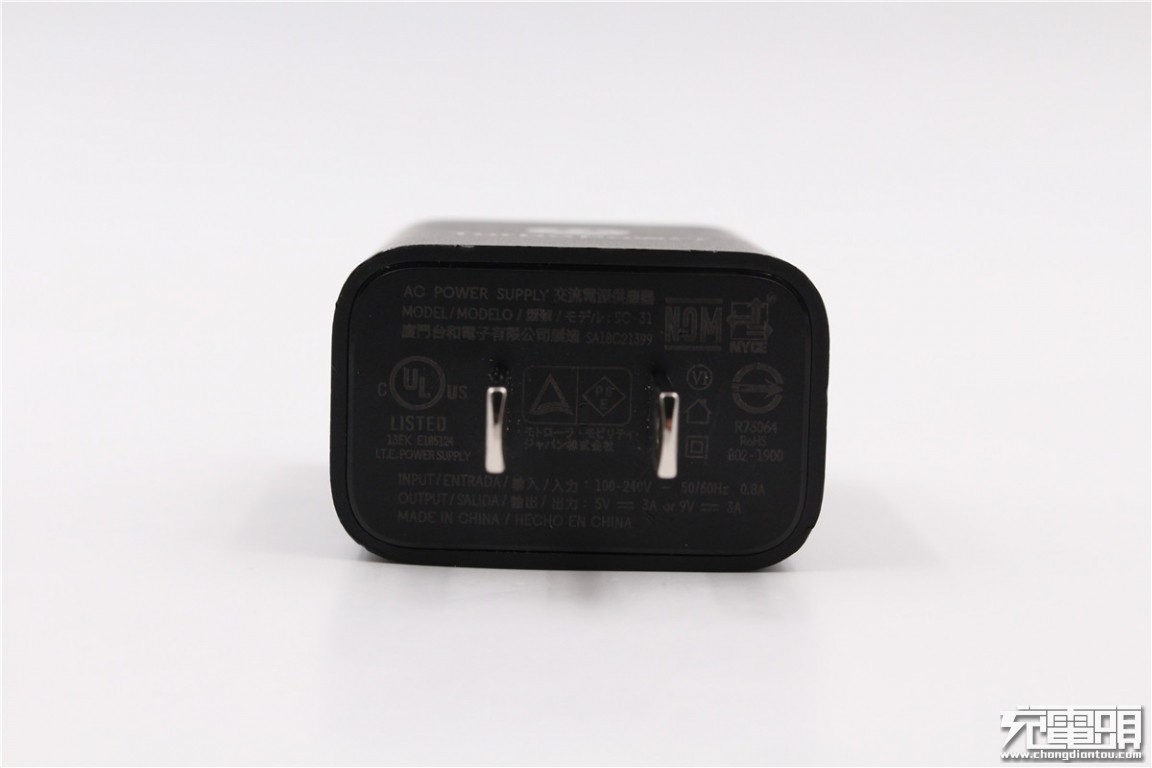

充电器的型号为SC-31，制造商为厦门台和电子有限公司，输入为100-240V 50/60Hz 0.8A；输出为5V/3A、9V/3A两个档位，产品已经通过了UL、PSE、NOM等认证，并可以通过了美国VI（6）级能效认证。

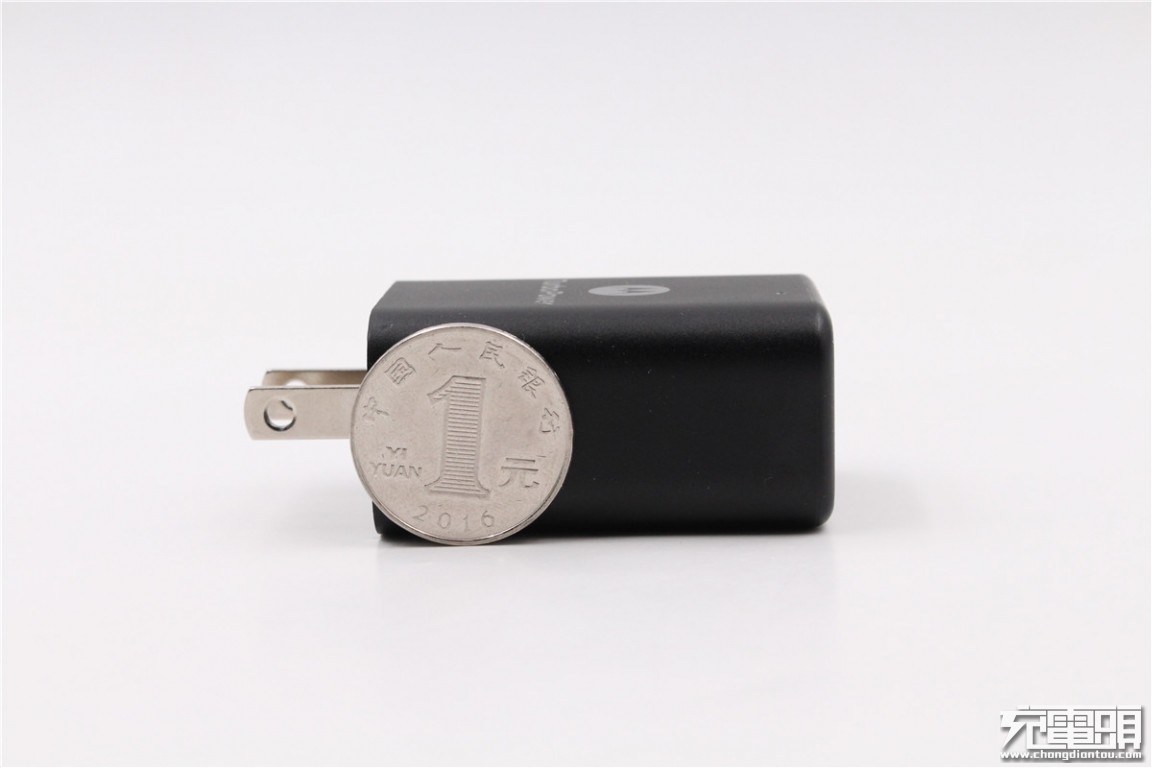

充电器厚度仅与一元硬币相当。

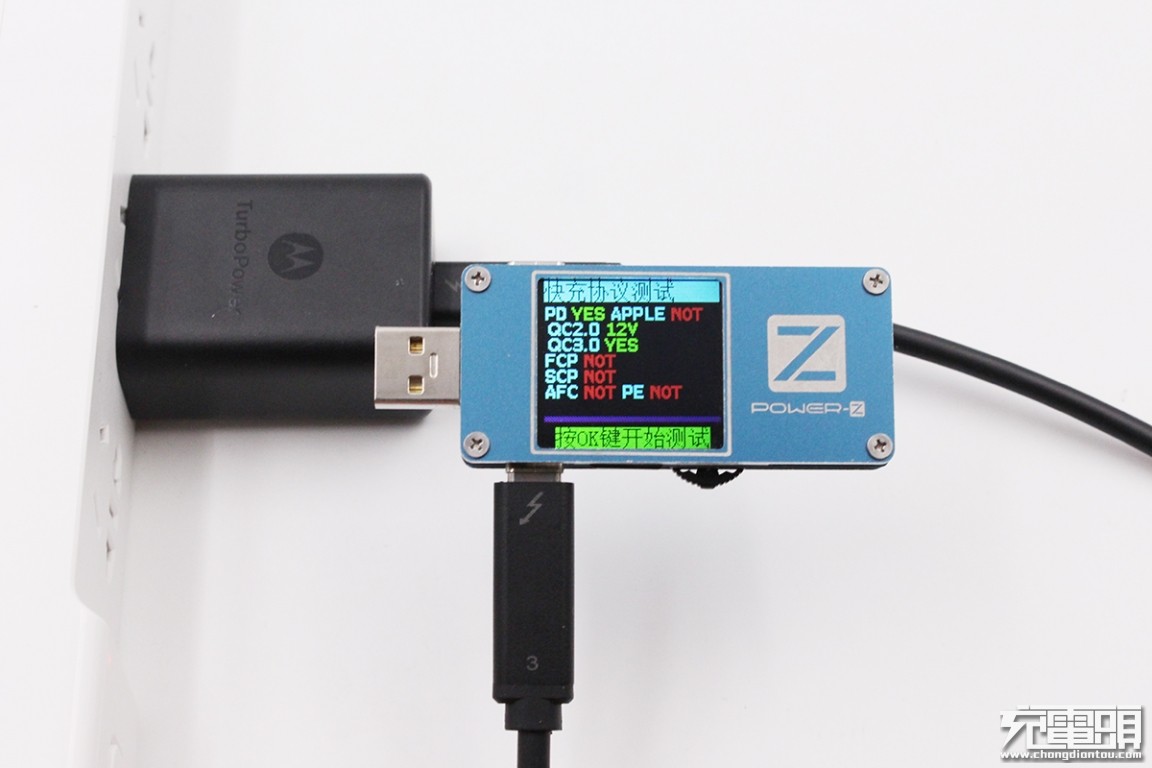

使用ChargerLAB POWER-Z FL001SUPER检测该充电的输出协议，显示支持USB PD、QC2.0、QC3.0三种协议。

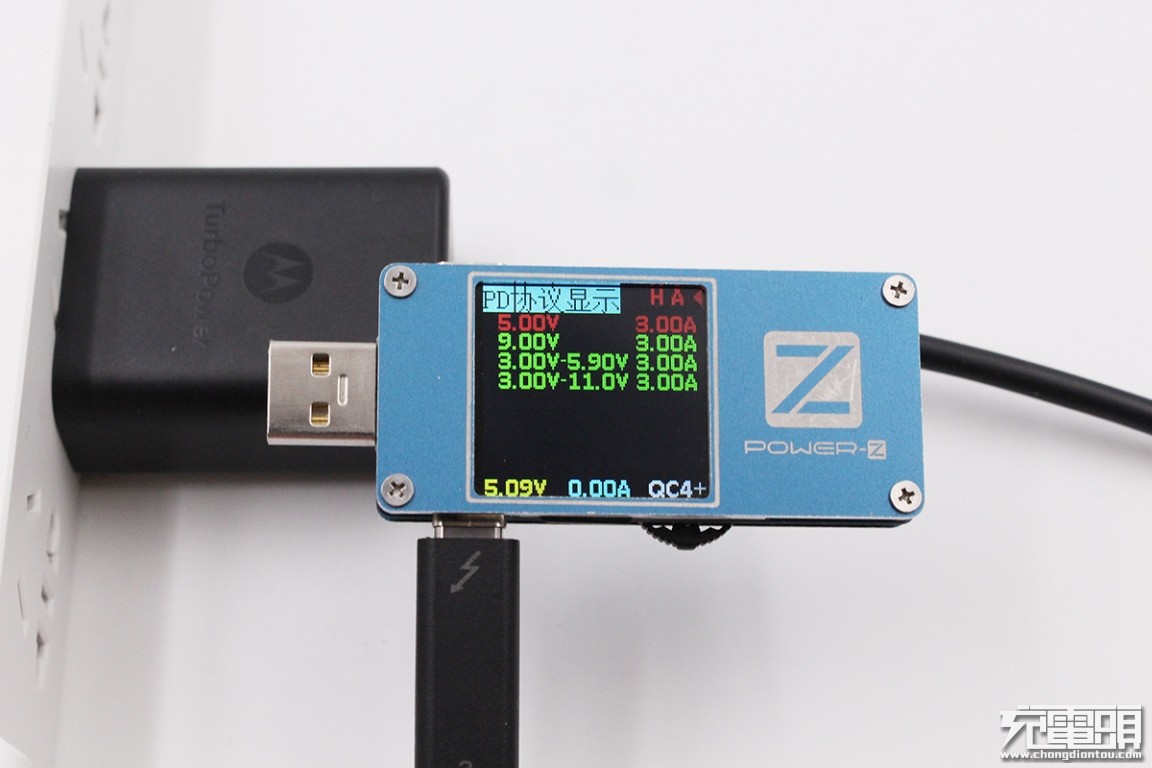

在对USB PD协议进行PDO报文检测时，显示有5V/3A、9V/3A两个固定电压输出档位，以及3-5.9V/3A、3-11V/3A两个PPS电压档位。

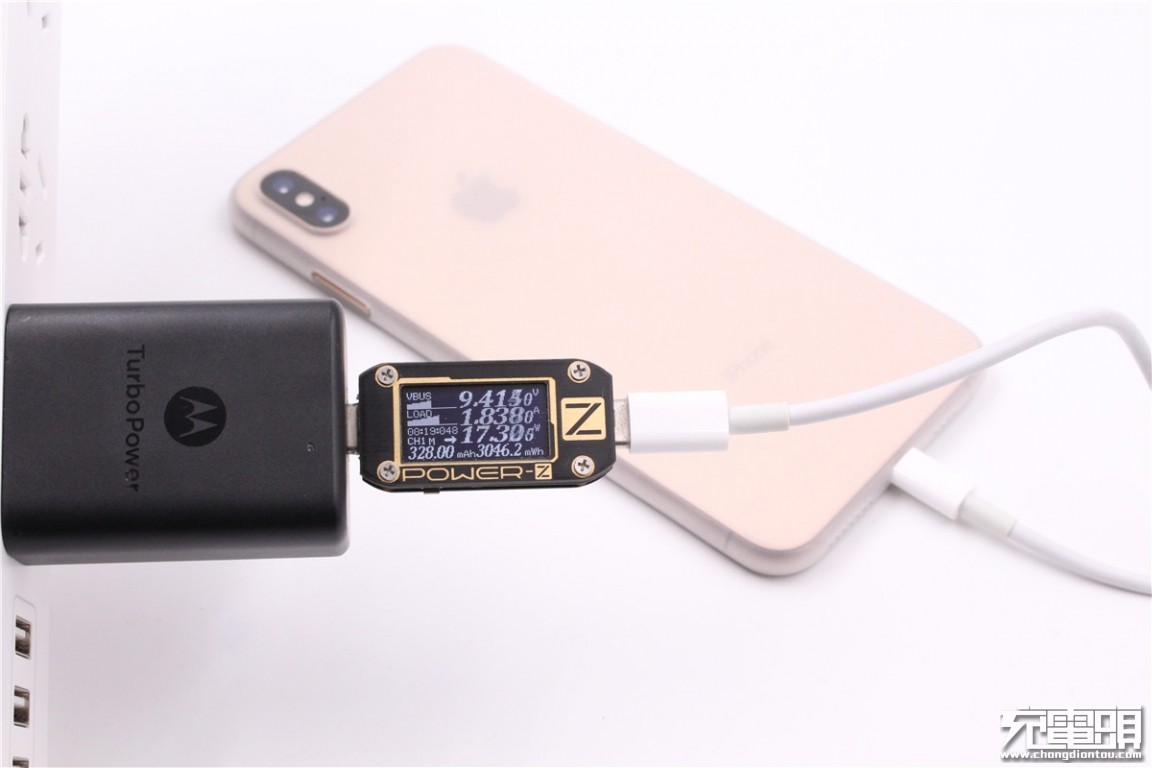

使用MOTO这款充电器给iPhone XS Max充电，ChargerLAB POWER-Z KM001C显示充电电压为9.41V，充电电流约1.83A，充电功率约17.3W，支持USB PD快充。

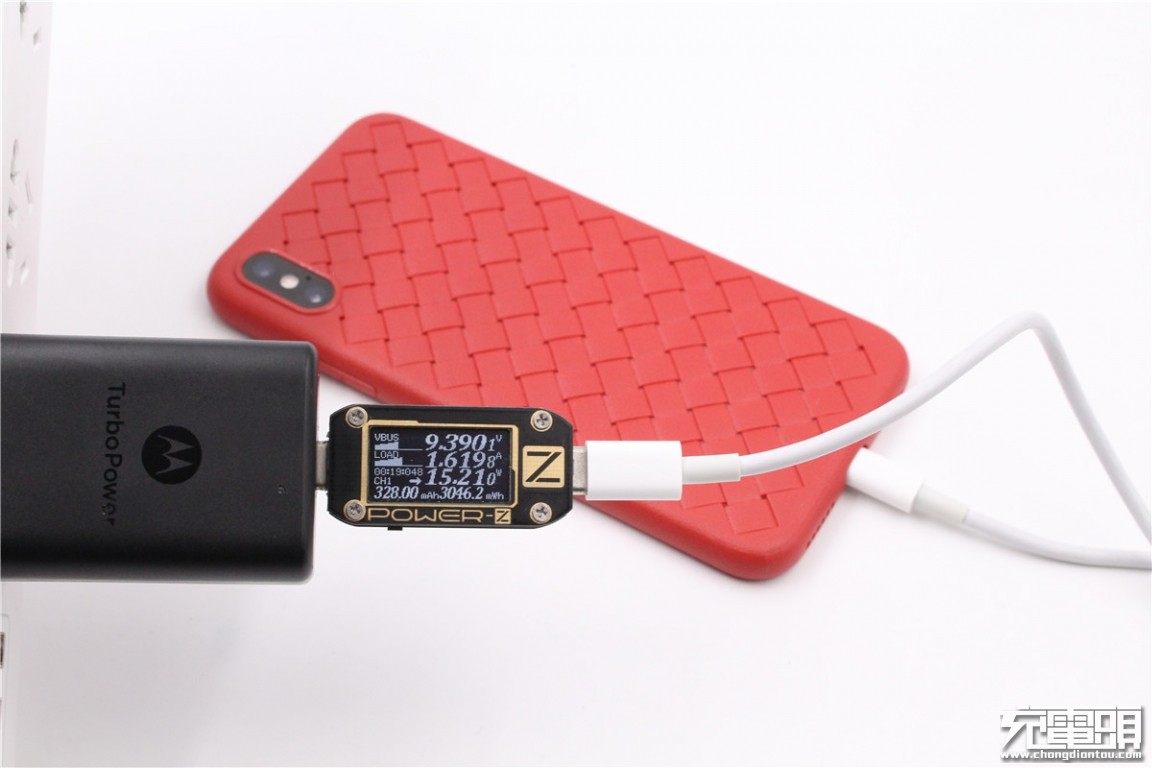

给iPhone XS充电，显示充电电压为9.39V，充电电流约1.61A，充电功率约15.21W，支持USB PD快充。

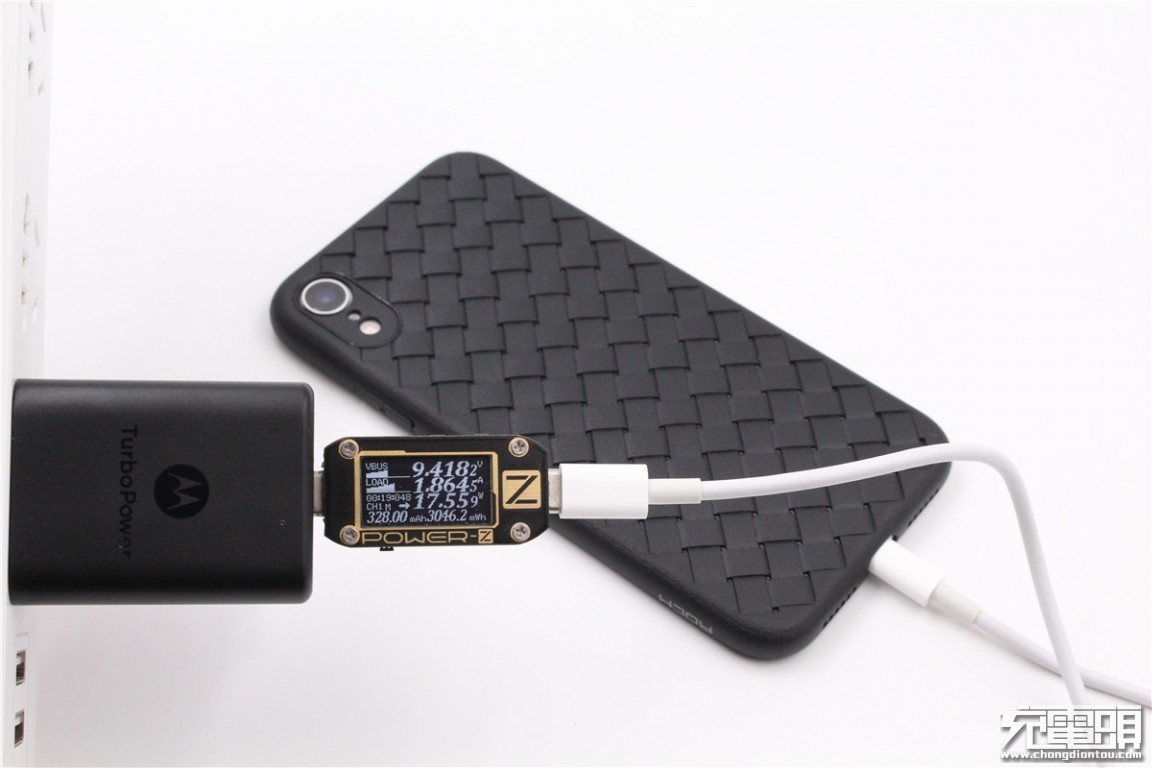

给iPhone XR充电，显示充电电压为9.41V，充电电流约1.86A，充电功率约17.55W，支持USB PD快充。

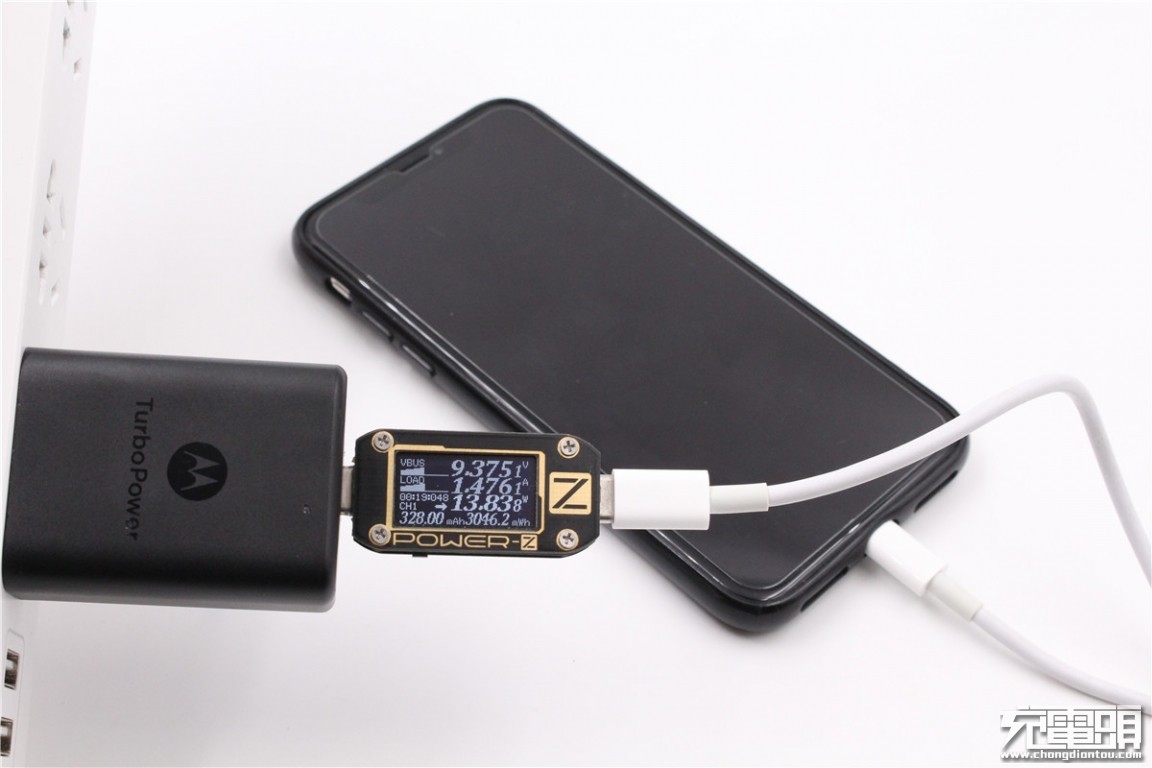

给iPhone X充电，显示充电电压为9.37V，充电电流约1.47A，充电功率约13.83W，支持USB PD快充。

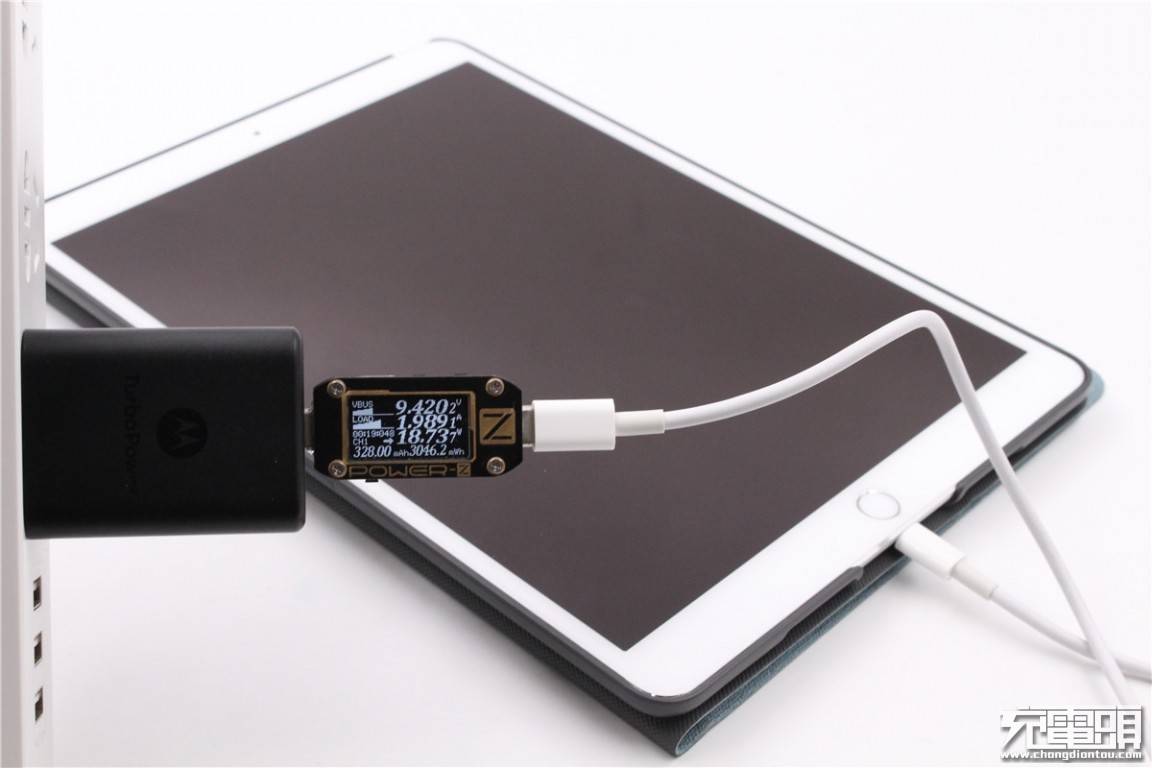

给iPad充电，显示充电电压为9.42V，充电电流约1.98A，充电功率约18.73W，支持USB PD快充。

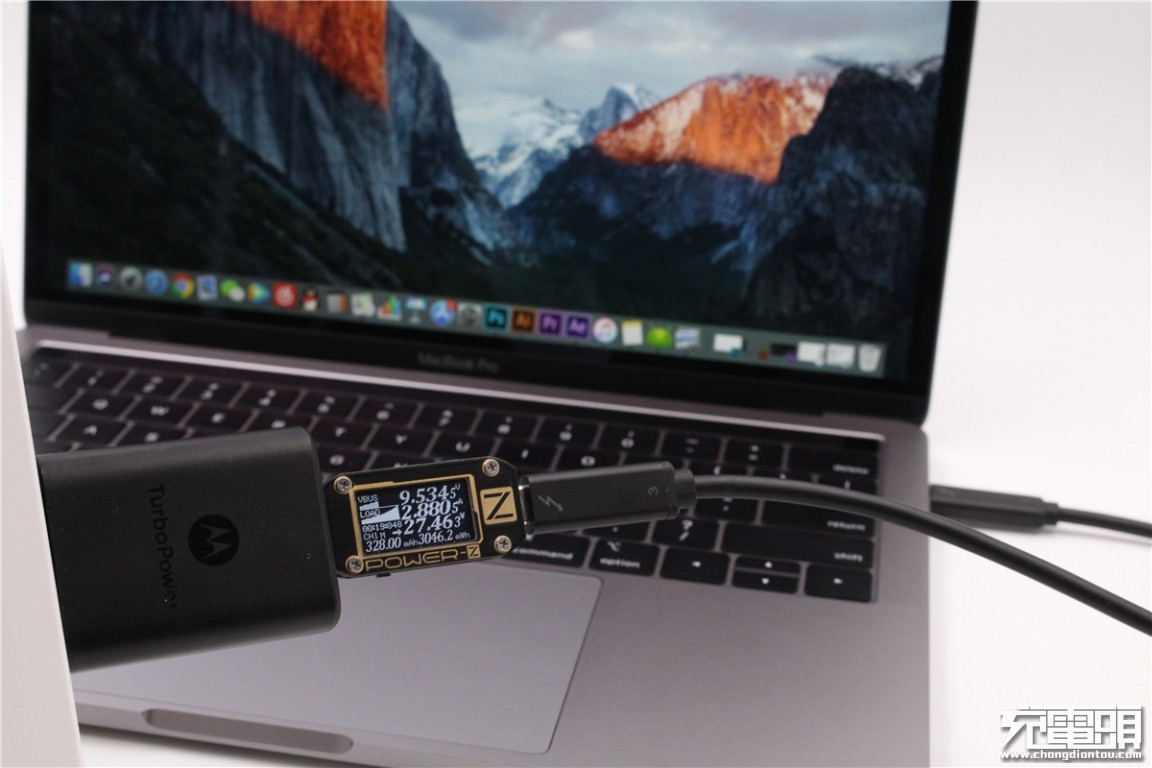

给MacBook充电，显示充电电压9.53V，充电电流2.88A，充电功率约27.46W，支持USB PD快充。

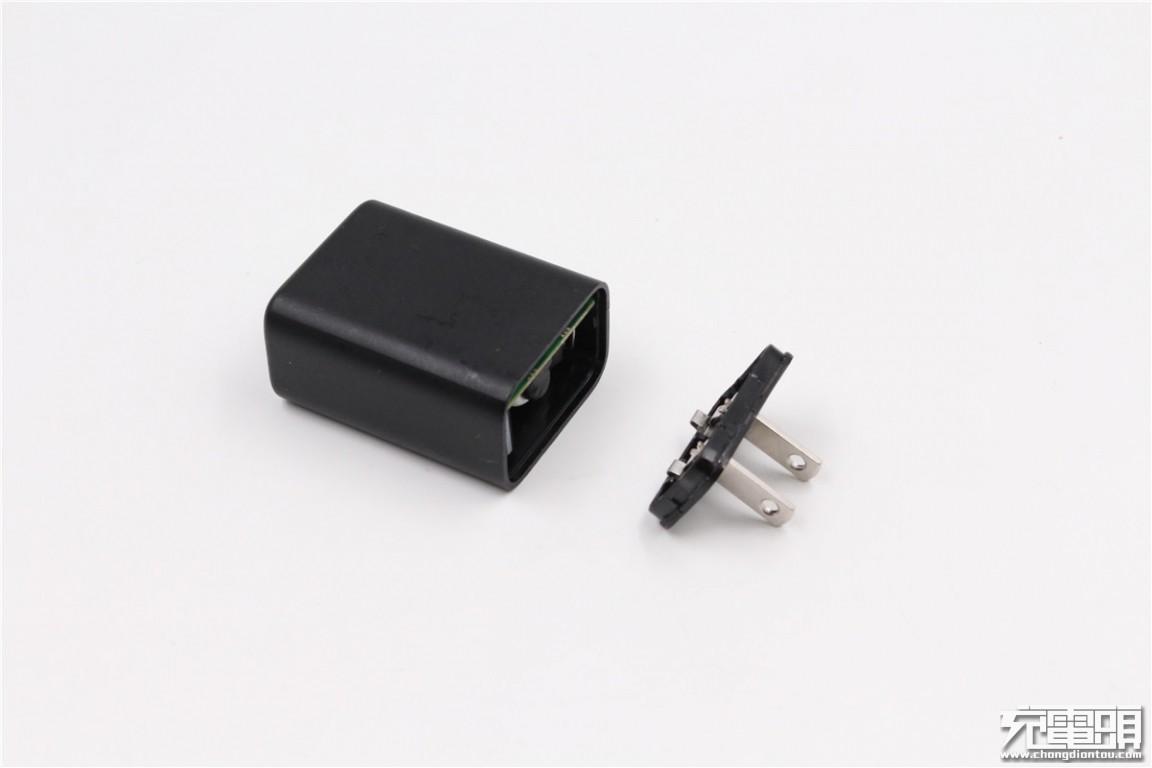

从插脚侧盖板为超声波焊接，拆解比较容易，可以直接撬开。

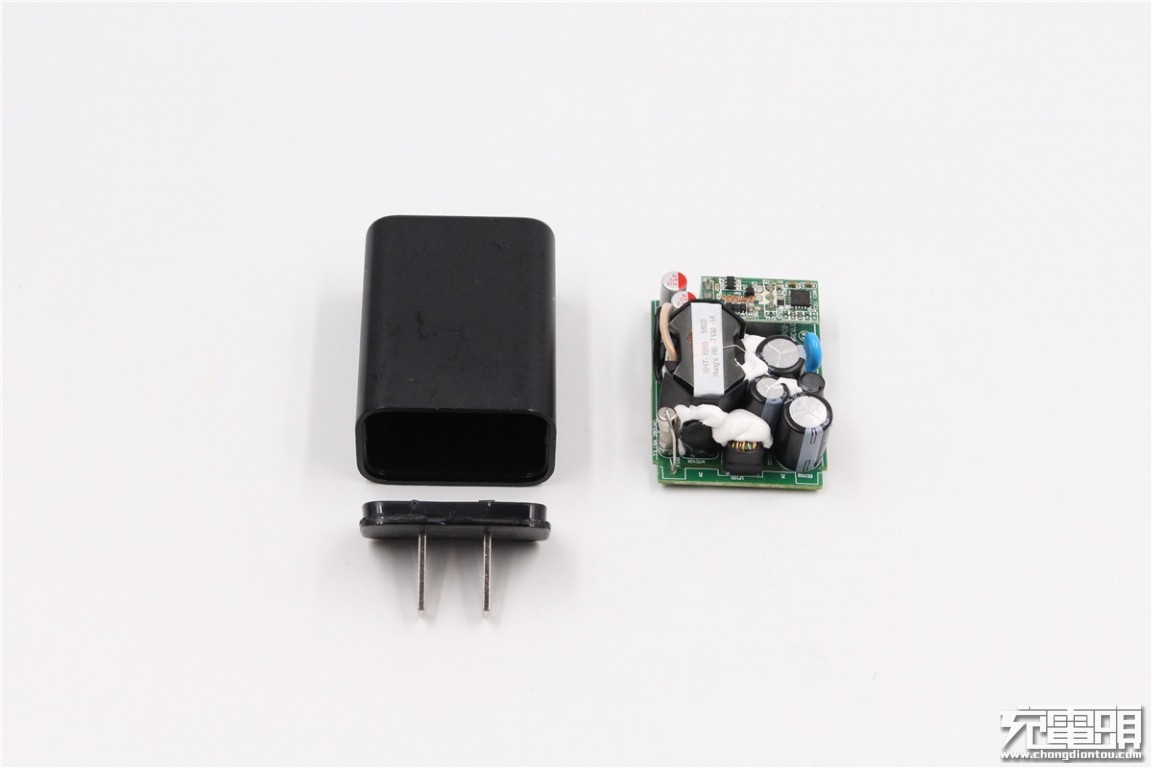

取出充电器内部PCBA。

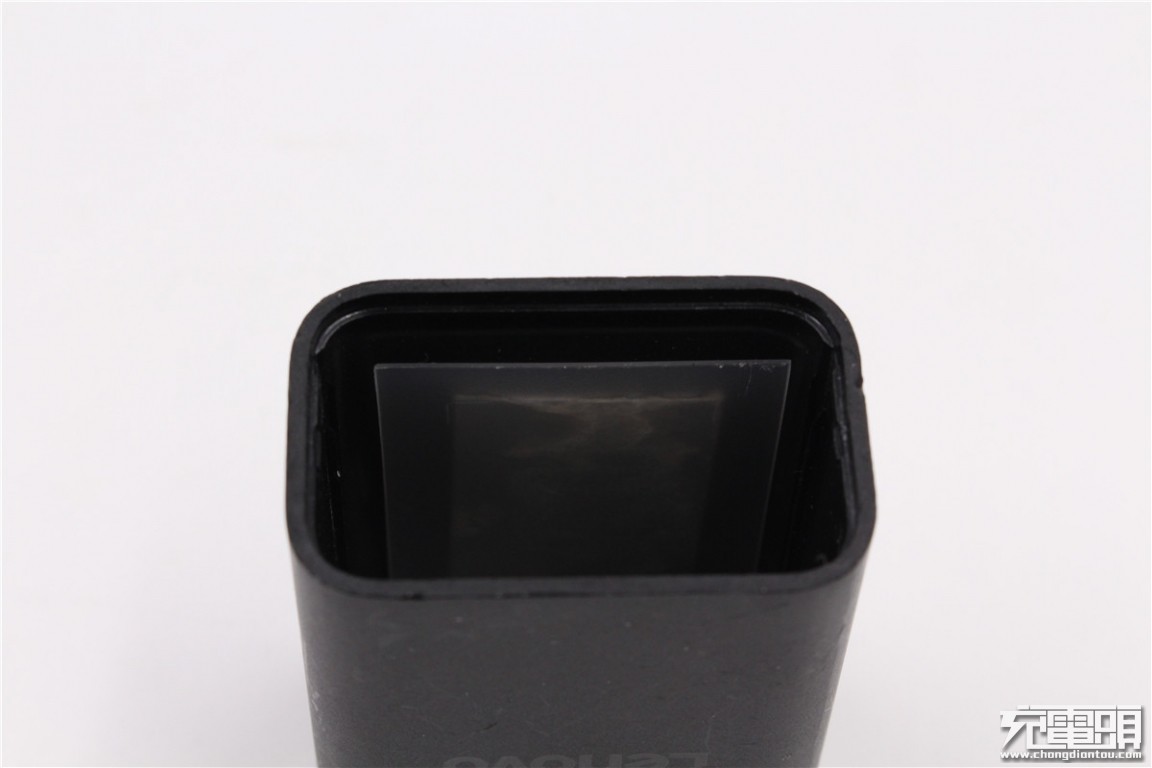

在充电器外壳内侧贴有一块金属散热片，并使用一块塑料板进行绝缘处理。

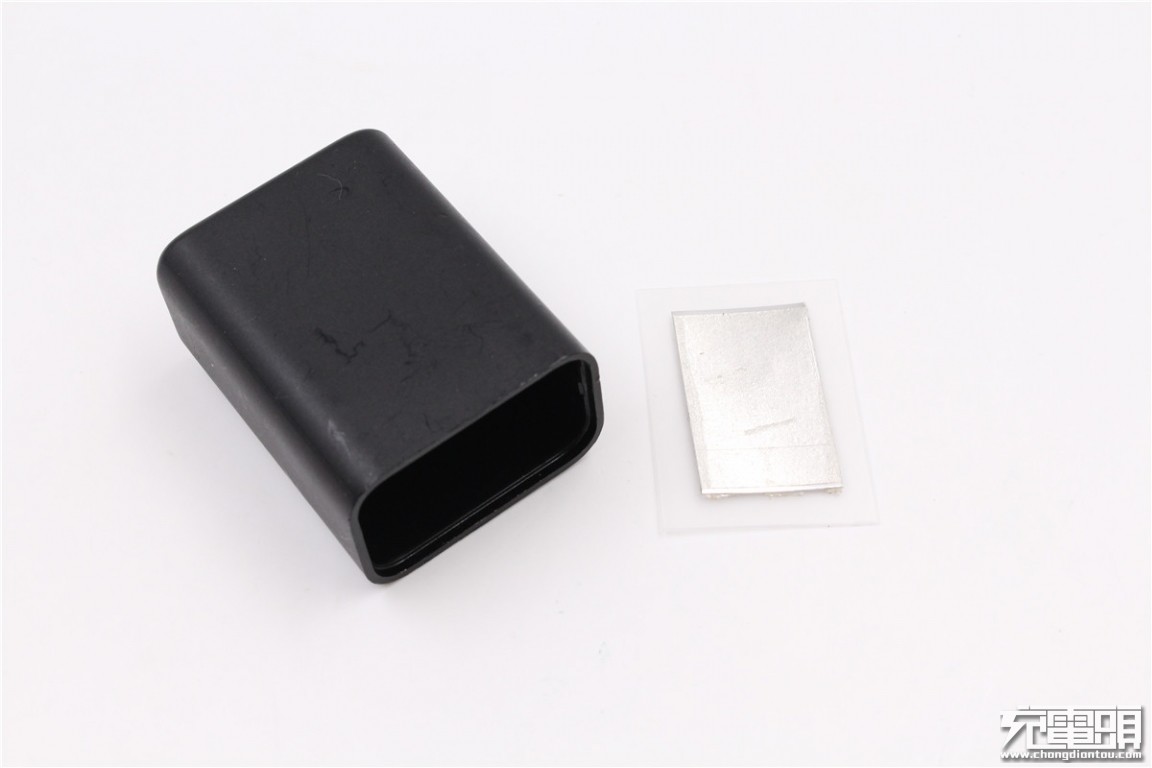

取出内部散热片。

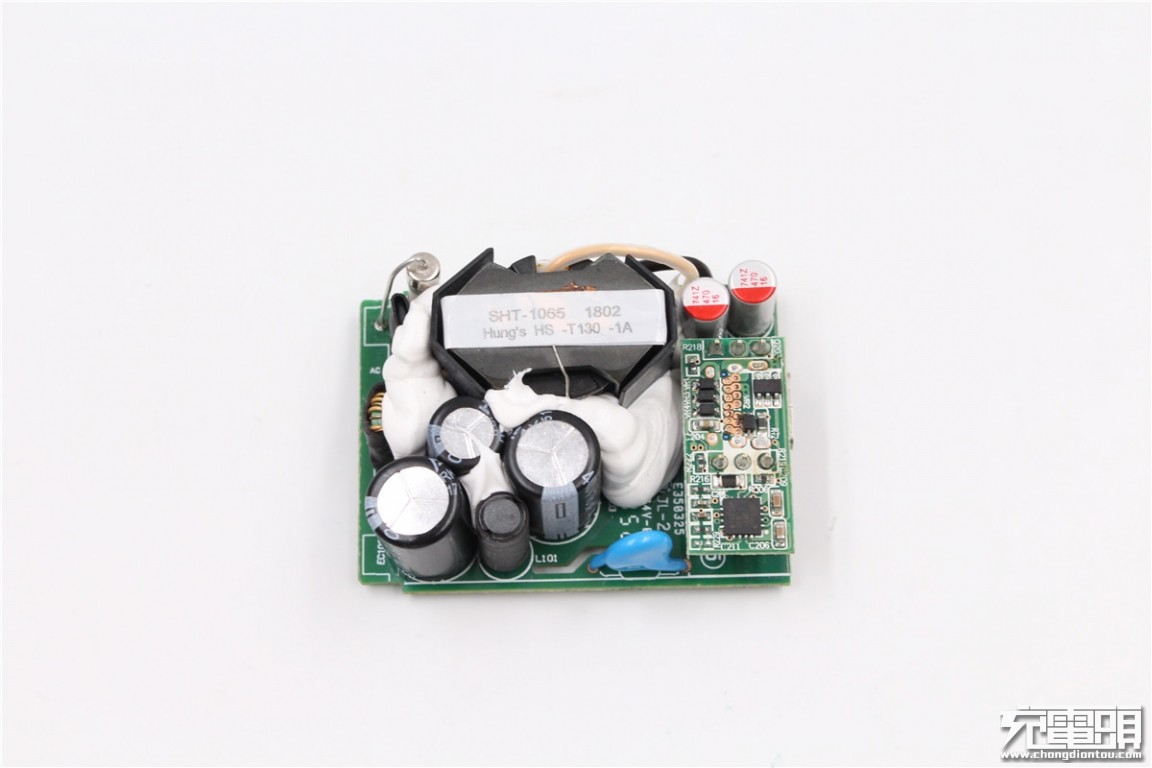

先来看PCBA正面，这一面分布着变压器、电容、电感等体积较大的元器件，元器件之间打满注胶，以便散热。

PCBA的输入端，共模电感和NTC浪涌抑制电阻使用黑色套管包裹。

拆掉橡胶圈之后可见到电感和NTC的原本面目。

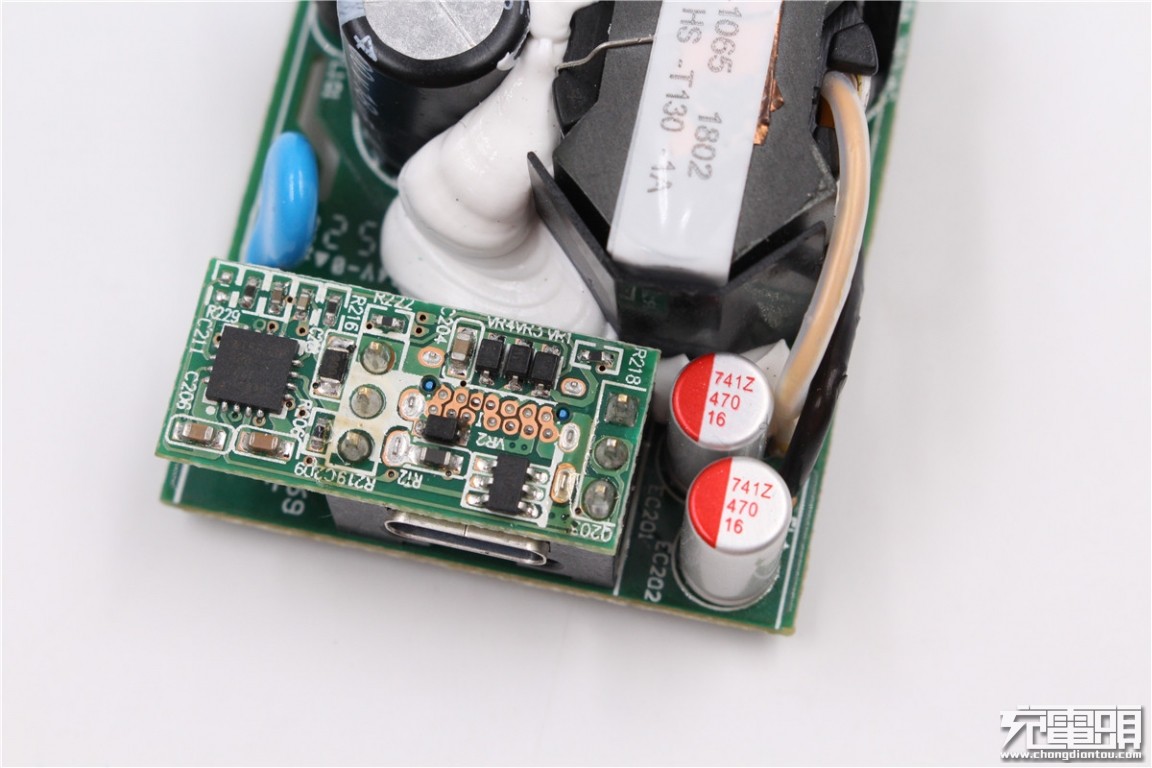

USB-C输出接口焊接在一块独立的小PCBA上，也就是我们常说的协议小板。这块协议小板与主PCBA之间采用黑色塑料支架固定，六根铜柱采用过孔焊接，起到导通和加固的作用。协议小板和主PCBA分开设计是目前比较常见的一种处理方式，尤其是对于小体积的充电器来说，这有助于节省空间，同时增加方案的灵活性。

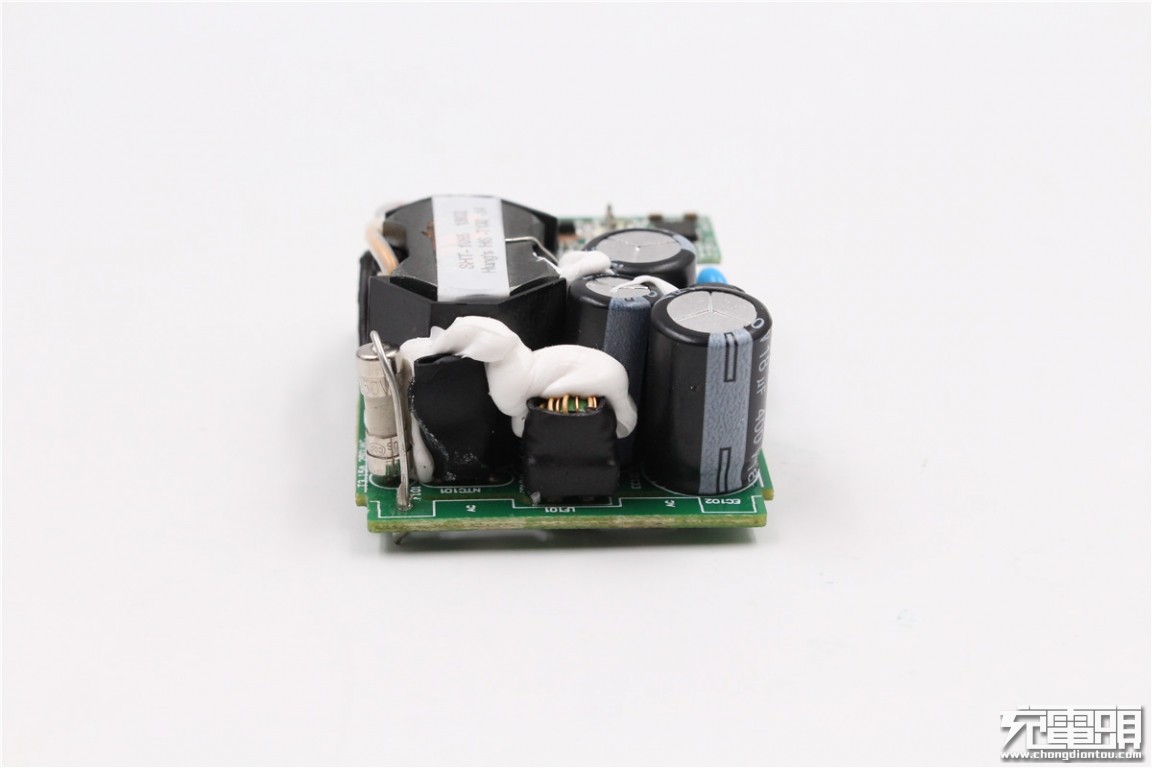

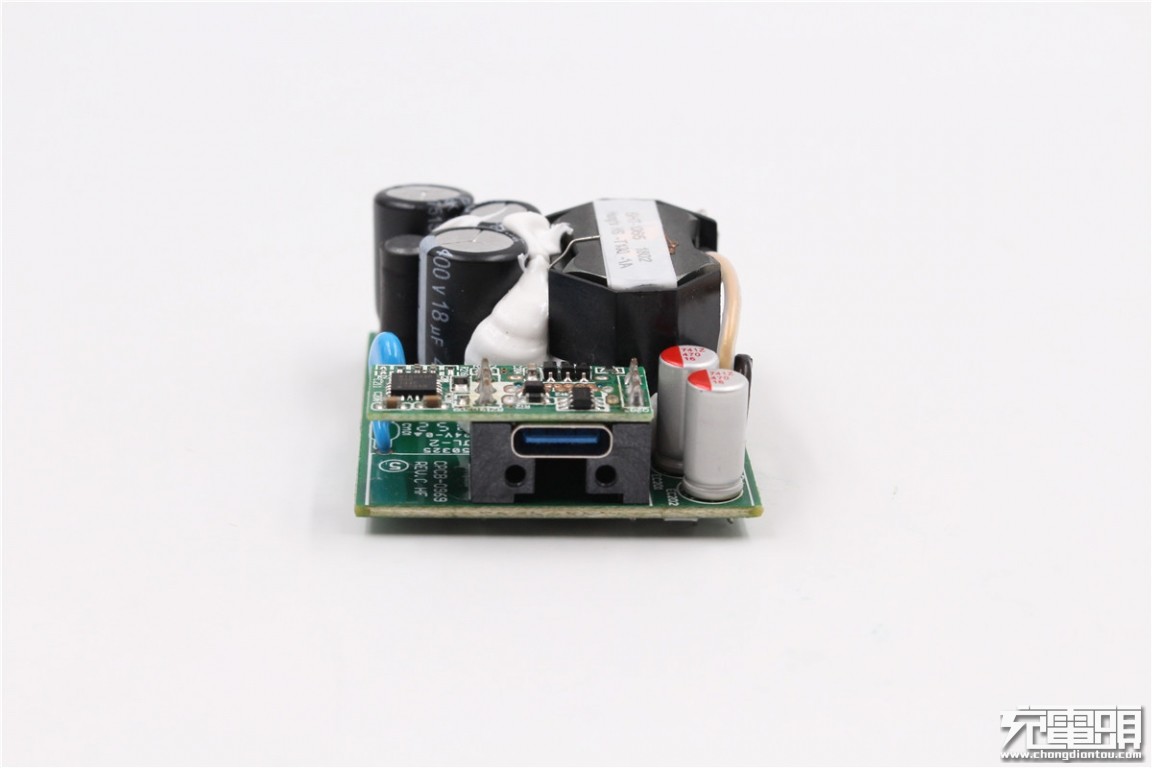

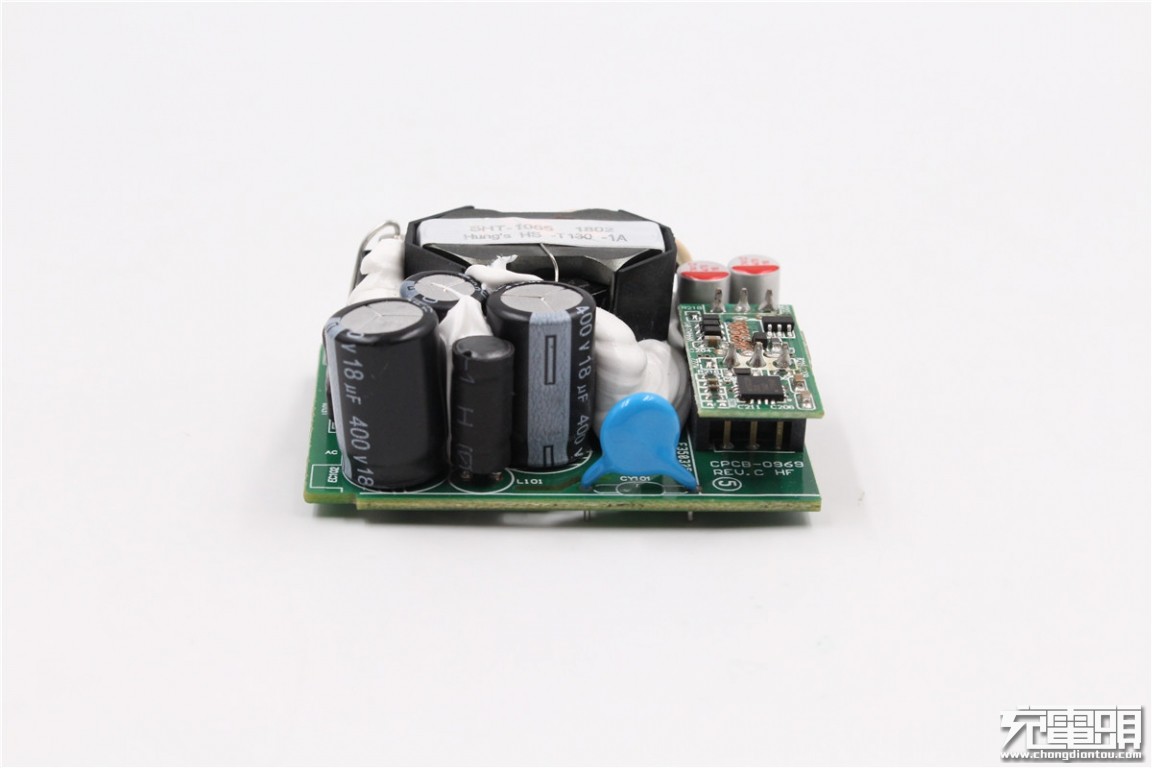

PCBA侧面，蓝色Y电容横跨初级和次级，消除输出干扰。

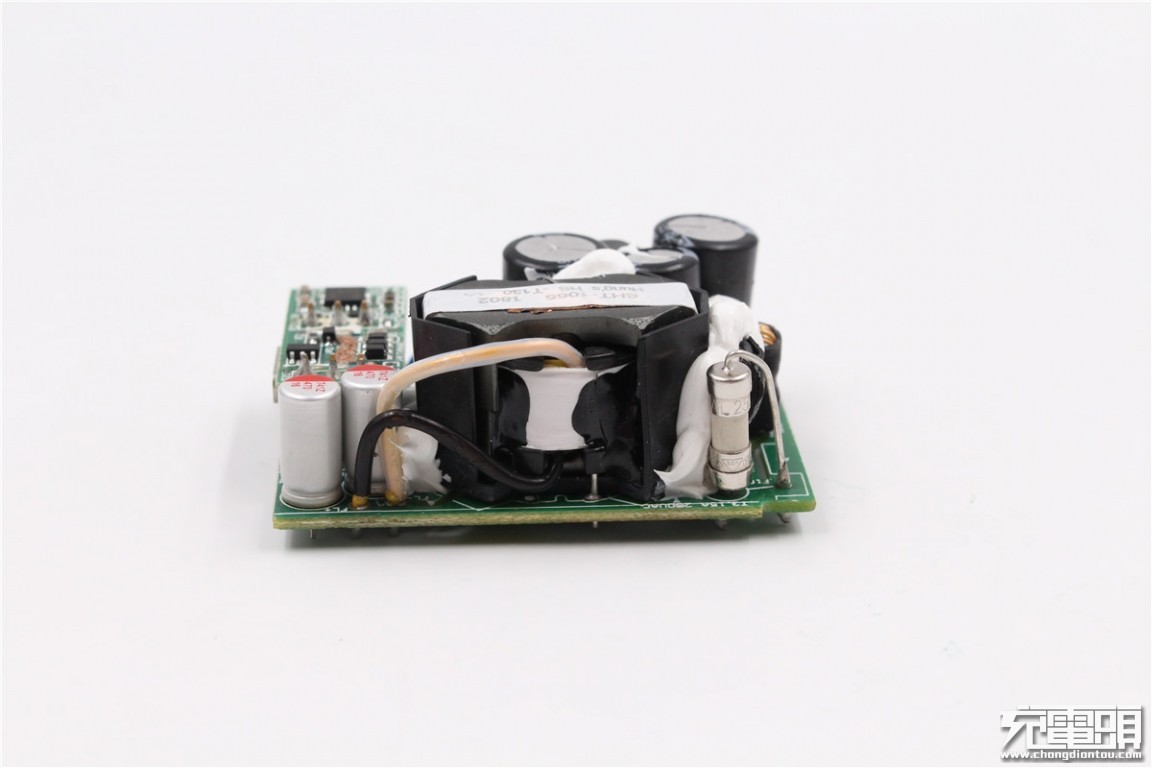

PCBA另外一面，输出固态电容，变压器和保险丝。

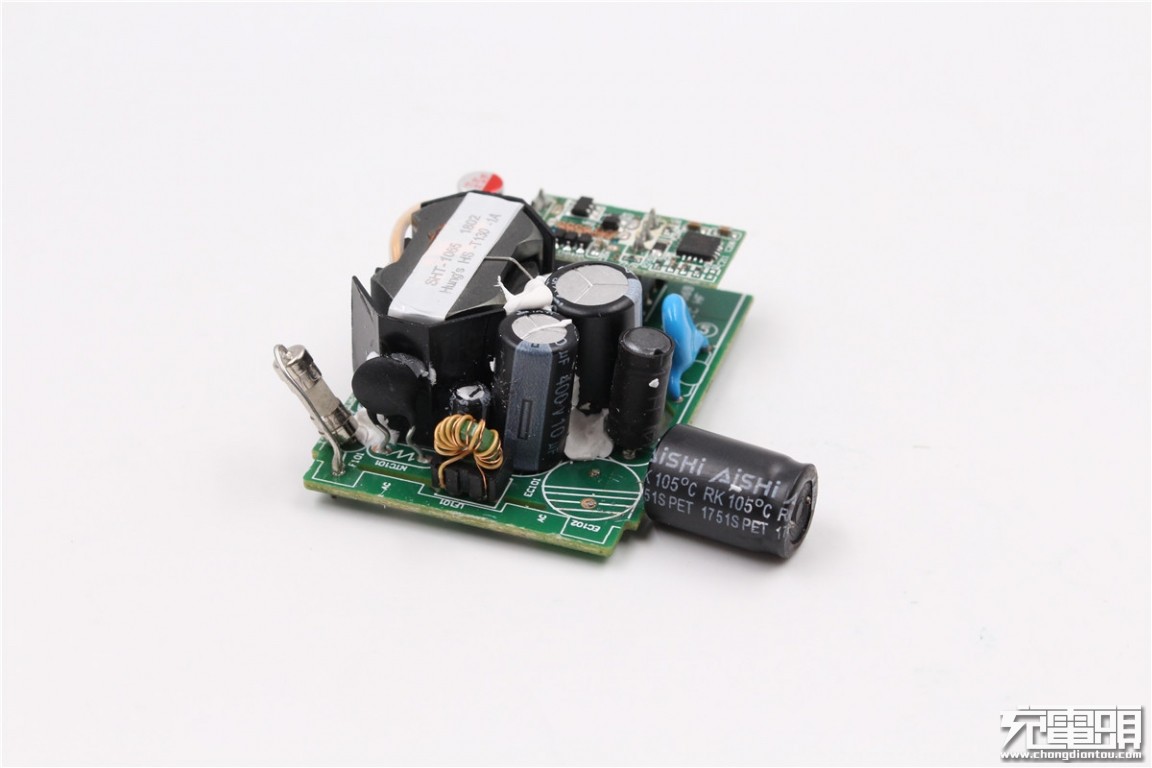

拆下输入端的电解电容，品牌为AiSHi艾华，这款充电器使用了两个400V 18uF电解电容和一颗400V 10uF进行初级滤波。

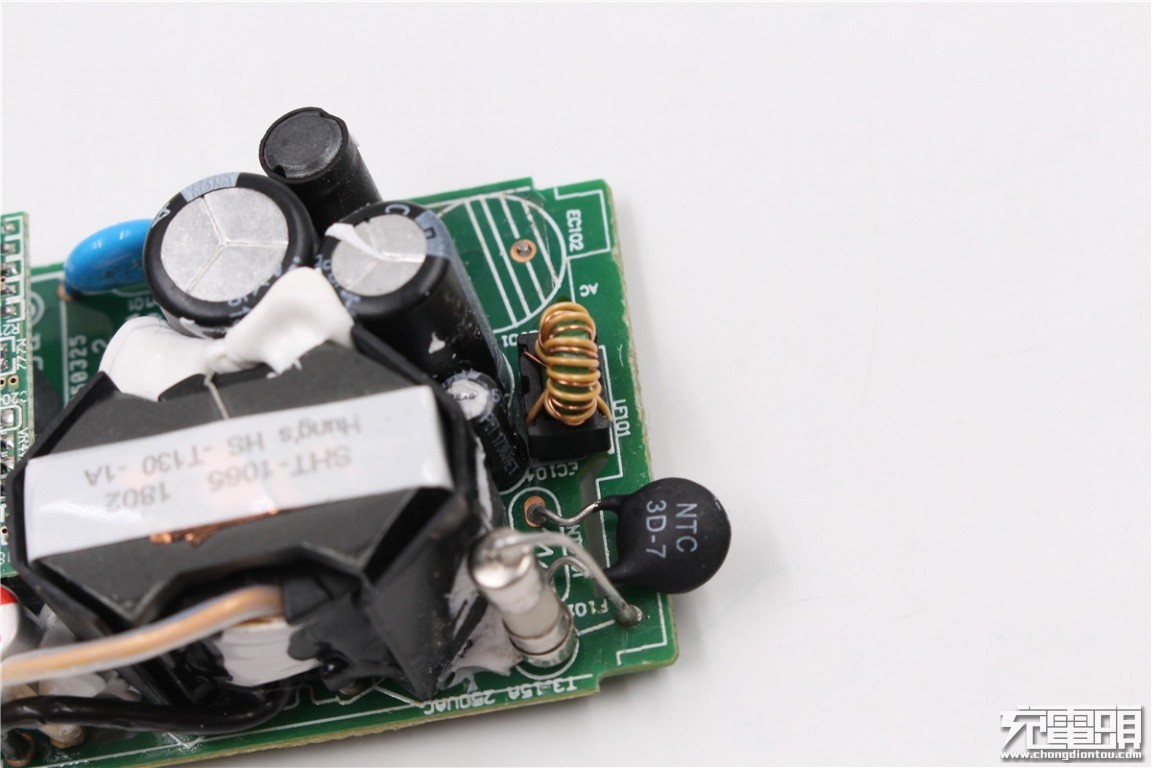

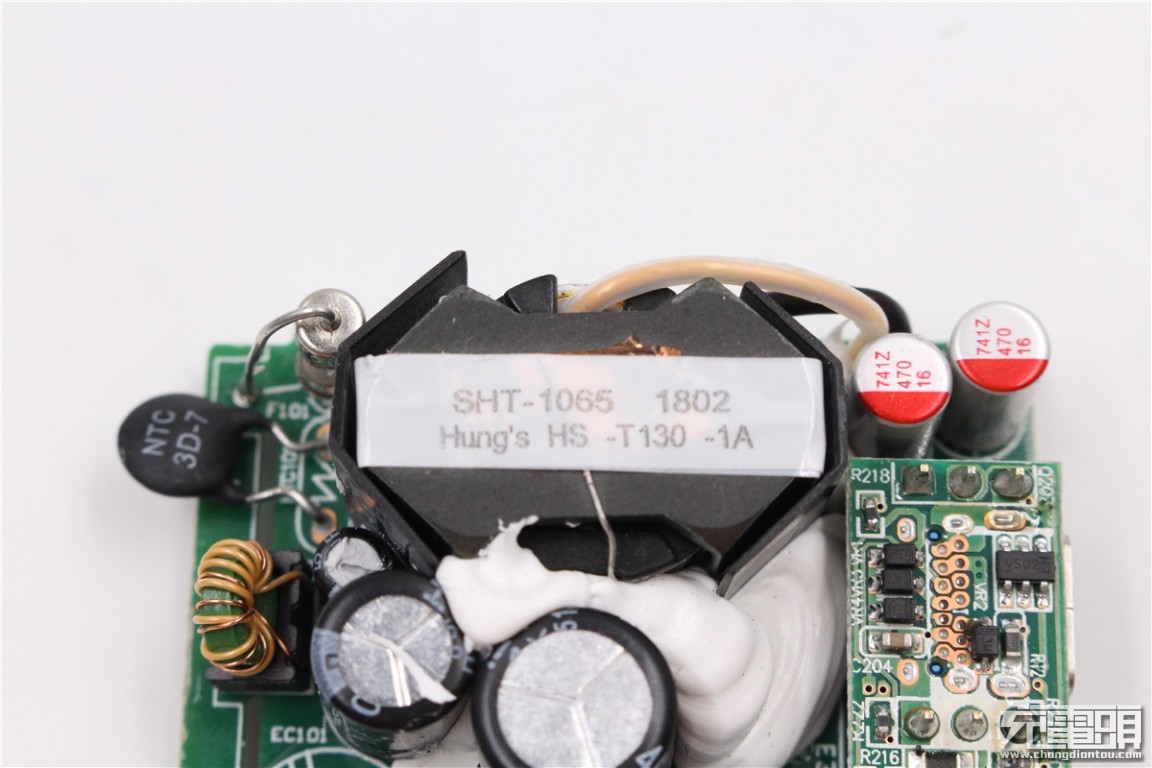

变压器上使用铜箔屏蔽，白色胶带下金属丝通往热地，印有SHT-1065 1802 Hung’s HS -T130 -1A”等字样。

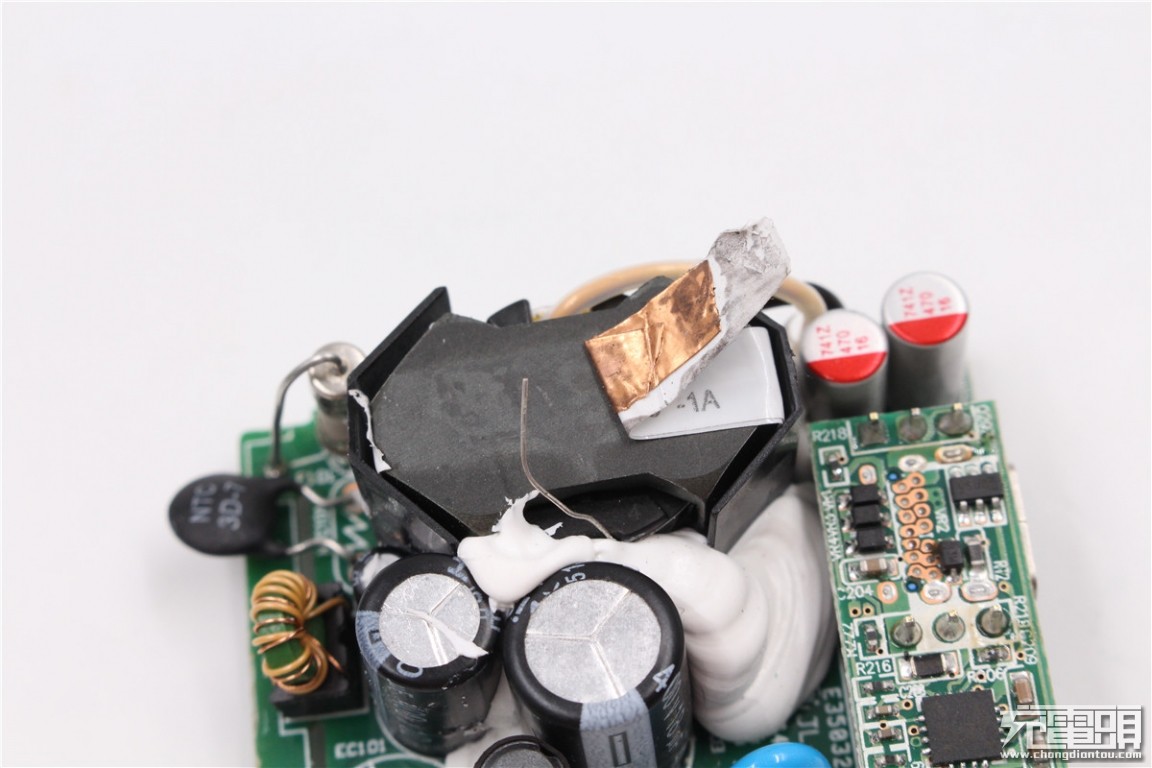

白色胶带下面是一块铜箔。

充电器输出端有两颗固态电容用于输出滤波，规格16V 470uF。

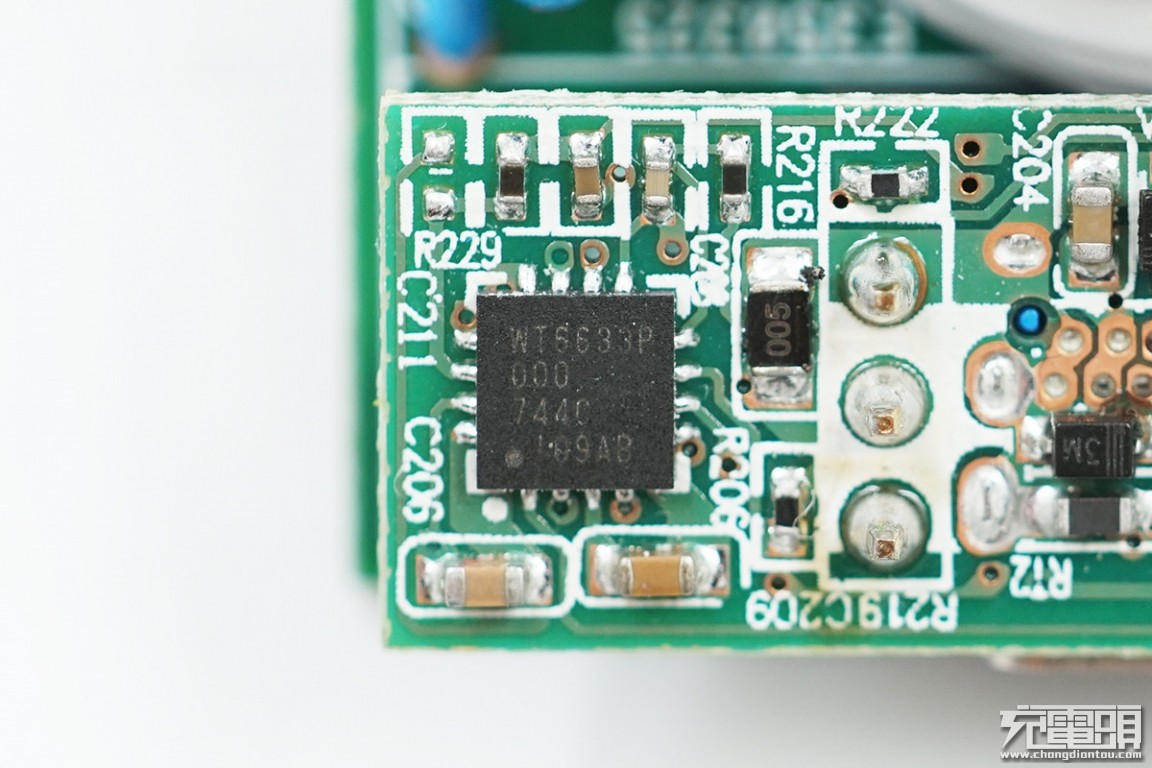

USB PD协议芯片来自Weltrend伟诠，型号WT6633P。伟诠Weltrend WT6633P USB PD控制芯片，它是少数几个获得高通QC4和QC4+测试认证的PD控制器，内建USB-PD物理层，Type-C线缆检测，内置稳压器，电压电流监控功能，负载开关控制。

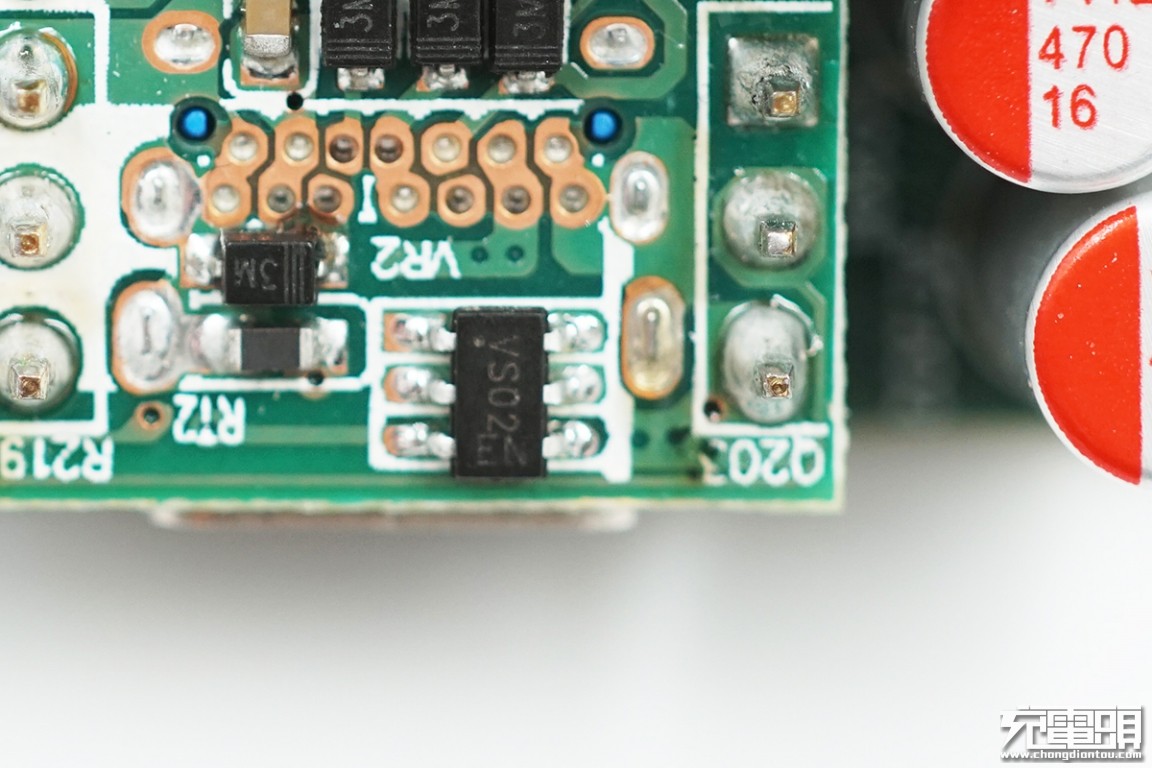

USB-C接口输出开关管，丝印“VS02”。

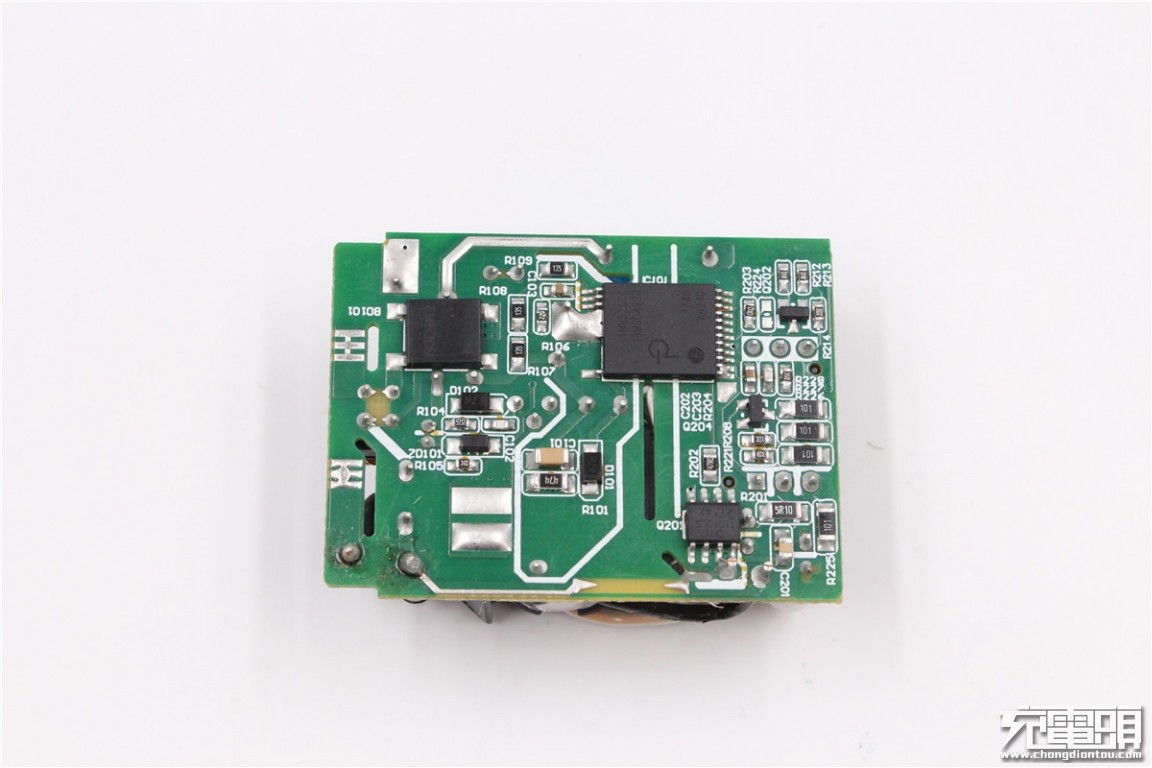

PCBA背面一览，元器件很少，整流桥，一颗横跨初次级的大芯片和同步整流管。

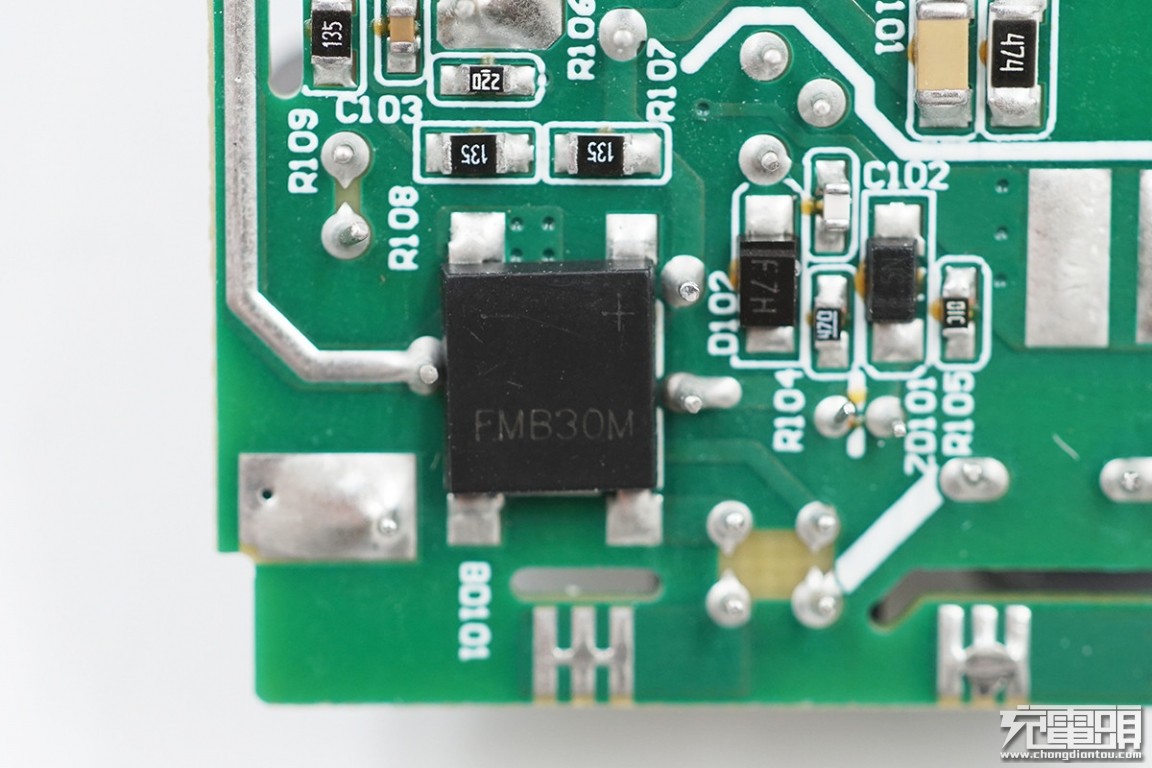

输入端整流桥。

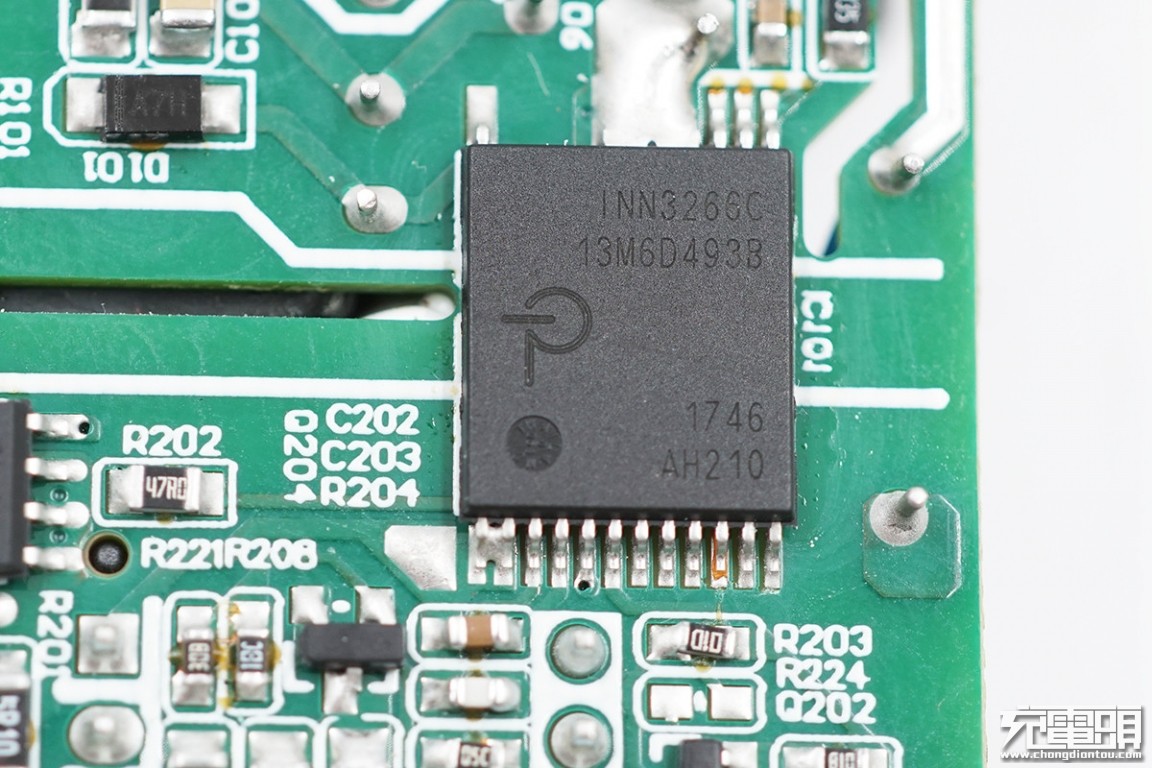

来自PI的初级主控芯片，型号INN3266C，其内置了控制器，开关管，次级同步整流控制器，集成度高；在PCBA装进外壳之后，芯片直接跟外壳内壁上的散热片贴合，保证良好的散热性能。充电头网了解到，这颗芯片同样被坤兴27W QC4+充电器采用。

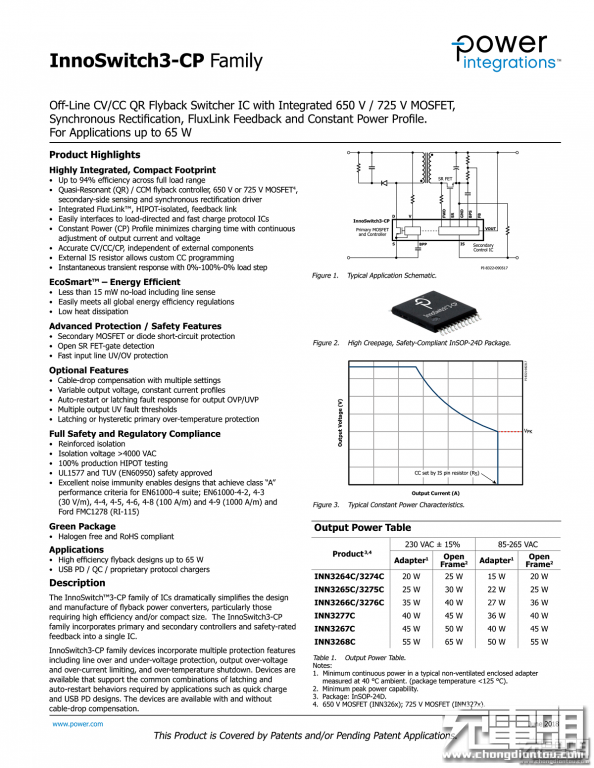

Power Integrations INN3266C属于InnoSwitch3-CP家族。InnoSwitch3-CP系列IC将初级和次级控制器以及磁感双向通信技术反馈整合到一个IC中，极大地简化了反激式电源转换器的设计和制造，特别是那些要求高效率和/或紧凑尺寸的电源转换器，并且提高了系统可靠性和稳定性。

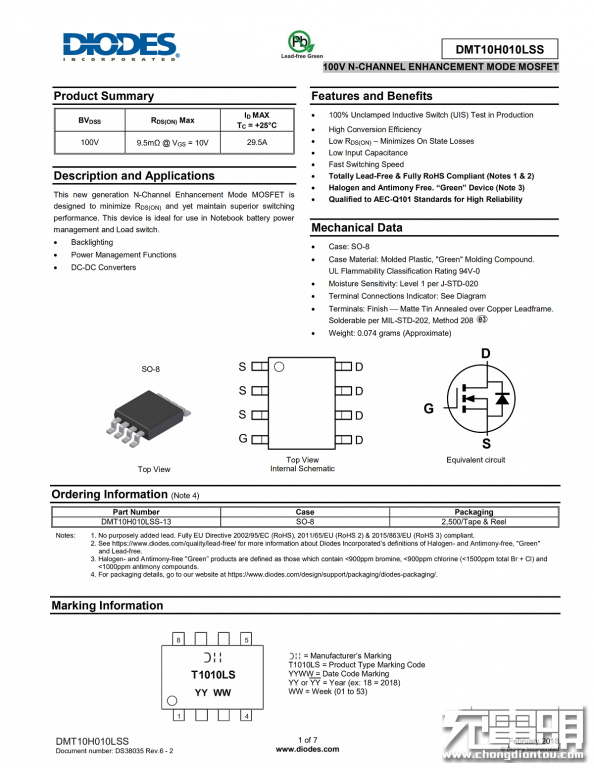

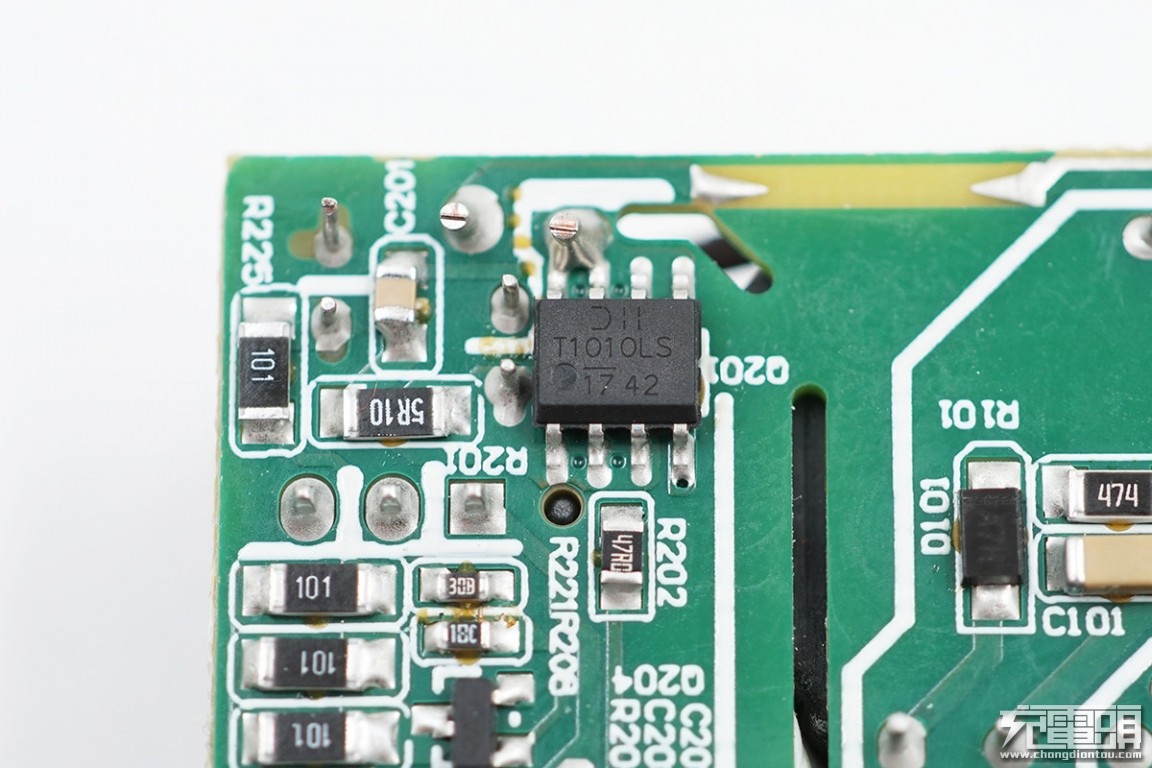

丝印“T1010LS”为来自DIODES的同步整流管。

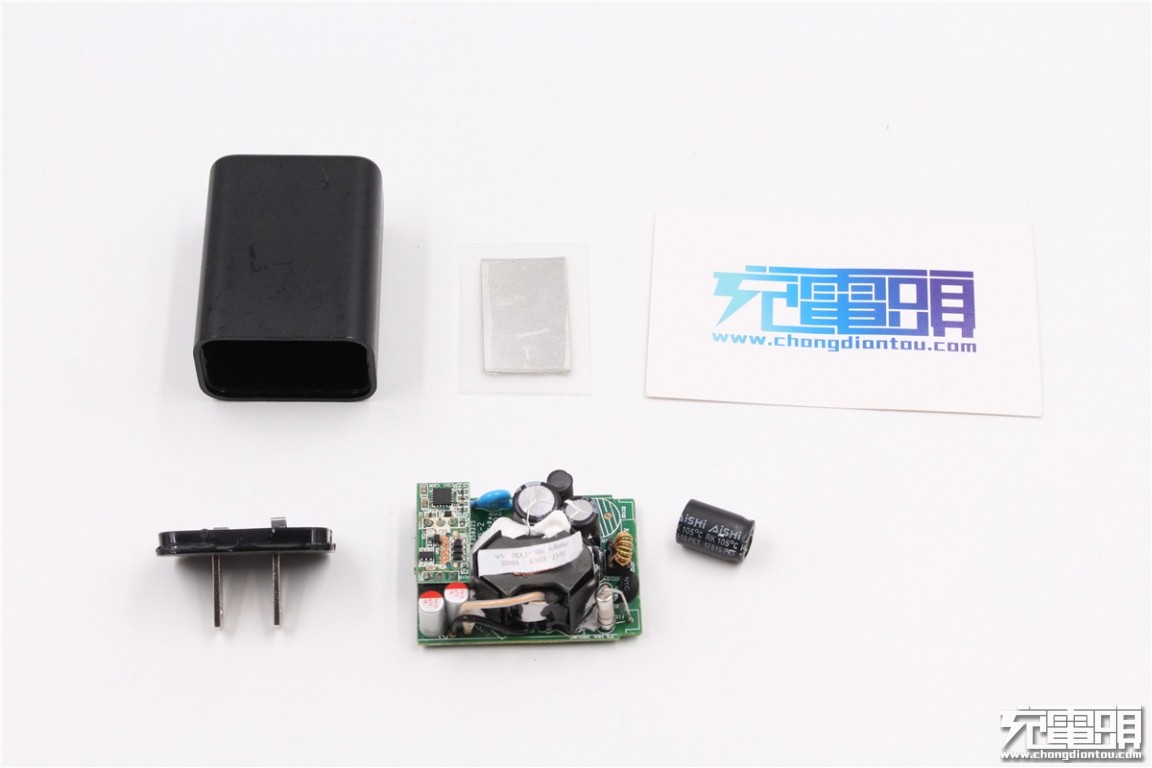

全部拆解完毕。
