拆解报告:Acola立式无线充电器
时间:2018-12-16 21:01 来源:充电头 点击:次
今天要给大家介绍一款INS风高颜值无线充:Acola立式无线充。外观工艺都媲美苹果,支持最大10W无线充功率(兼容10W、7.5W、5W)。为了了解它的内部用料如何,接下来要为大家带来的就是这款产品的开箱拆解。
一、Acola立式无线充

方形包装,浓浓的苹果风,侧面印有产品品牌Acola。

它采用一体成型设计,INS风外观,外观酷似息屏状态下的iMac电脑。材质选用黑色钢化玻璃面板(黑烤漆工艺)+铝合金底座(阳极氧化)的组合。

壳体采用整块铝件CNC精雕,表面阳极氧化,选材可以说不计成本。面板与底座呈70°,底座后方有一个USB-C输入接口。

底部有一大块防滑垫,防止手机发生滑动。
二、Acola立式无线充拆解

进入拆解环节,首先撬开粘附在底部的防滑垫,露出PCB板。

接着开始撬正面的黑色钢化玻璃面板。

使用热风枪加热软化热熔胶,打开面板。

露出双线圈以及隔磁片。

PCB特写,焊点饱满。

主控IC GPMQ8005B来自于凌通科技,是一颗10W无线充电主控芯片,支持10W、7.5W、5W。

GPMQ8005B是兼容Qi标准发射端的高集成无线充解决方案,它符合WPC无线电力联盟Qi规范的V1.2.4版本,PACKET(信号)解调性能高。拥有几种保护方法,以避免系统出现异常情况,如过流保护、低电压保护、过热保护和偏置保护。GPMQ8005B为可穿戴应用提供了一个应用电路。 对于可穿戴应用,PWM直接驱动MOSFET。解调电路和偏置保护的专利,在美国、中国等地已注册成功。

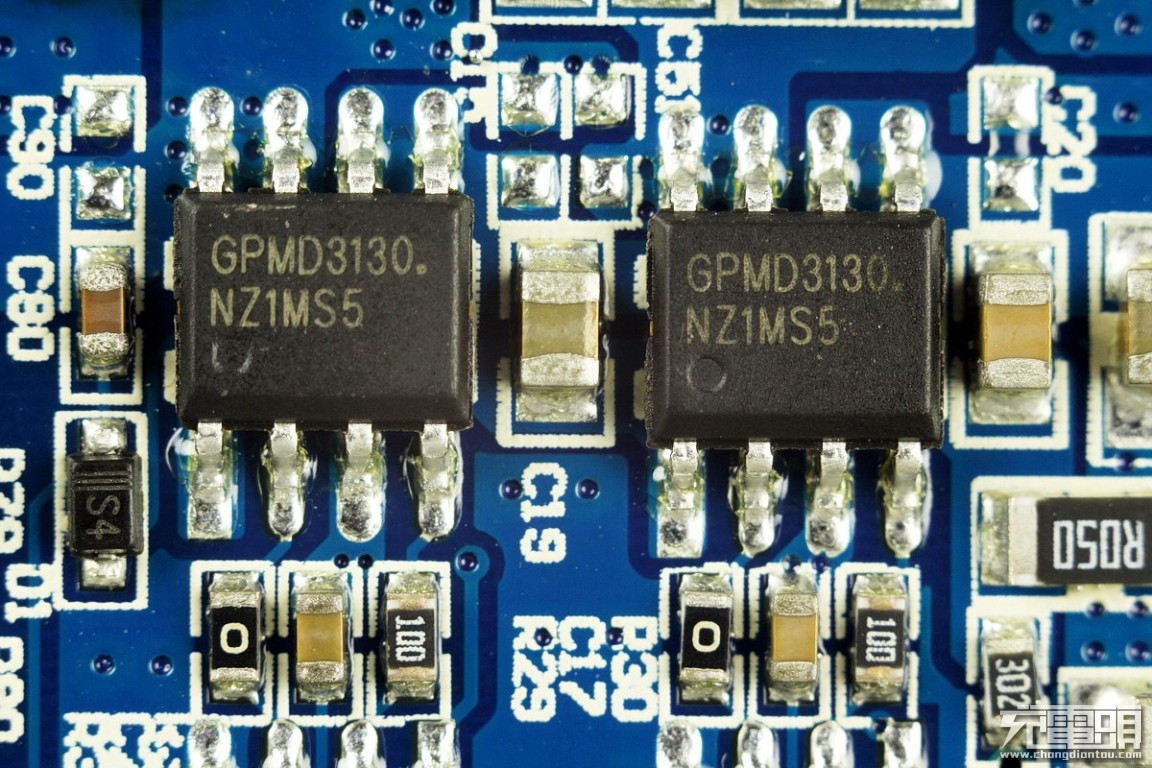

GPMD3130,凌通的稳压MOS管。

GPMD2130A,同样是来自凌通的MOS驱动芯片。

丝印DS6810 PU1MS1,MOS场效应管。

另一侧还有一颗DS6810。

3颗NPO电容。

3颗LED指示灯。

4R7电感,旁边丝印S47BLS是同步整流降压芯片。

过孔焊接全屏蔽USB-C母座特写。
三、充电头网拆解总结
用料做工方面,Acola立式无线充电器正面钢化玻璃黑色烤漆,整块铝件CNC精雕,表面阳极氧化,外观工艺都媲美苹果,高颜值很让人惊艳,内部用料同样也很扎实。
性能方面,采用PCB与线圈分离式的结构,可有助于实现良好的散热。采用凌阳(凌通)整套无线充电发射端方案:GPMQ8005B主控芯片+ GPMD2130A驱动芯片+GPMD3130稳压MOS管,均属于老牌大厂的方案,产品性能可得到有效保证
